Zehaztasuna lerroan: Nola Ansix Teknologiaren Moldeatze Berritzaileak Fidagarritasuna eta Balioa Ematen Ditu Automobilgintzako Kable-Bintetan

Ibilgailu moderno baten anatomia korapilatsuan, non kable-sorta kilometroak xasisean zehar doazen, itxuraz xumeak diren osagai batek funtsezko zeregina betetzen du segurtasunean eta fidagarritasunean: kable-bridak. Plastikozko lotura txiki hauek muturreko tenperaturak, etengabeko bibrazioak eta produktu kimikoen esposizioa jasan behar dituzte, konexio elektriko garrantzitsuak bermatzen dituzten bitartean. Automobilgintzako OEMentzat eta 1. mailako hornitzaileentzat, erronka bikoitza da: kalitate konpromezurik gabe bermatzea, osagaien kostuak etengabe murrizten diren bitartean. Hemen injekzio-moldaketaren espezializazioa abantaila lehiakor erabakigarria bihurtzen da.



Sartu Ansix Tech, zehaztasun handiko espezialista Plastikozko Moldea fabrikazioa, duela gutxi hurrengo belaunaldiko automobilgintzako kable-lotura molde baten proiektu garrantzitsu bat burutu duena. Proiektu honek ikuspegi holistiko baten adibidea da, ingeniaritza aurreratua kostuen optimizazio estrategikoarekin uztartuz balio bikaina emateko. Artikulu honek bidaia osoa aztertzen du —hasierako diseinutik entrega azkarra arte—, Ansix Tech-en metodologiak fidagarritasuna nola bermatzen duen azpimarratuz, bezeroen jabetza-kostu osoa nabarmen murriztuz.



Erreferentzia: Diseinua eta Merkatuaren Eskakizunak

Automobilgintzako kable-loturak engainagarriro konplexuak dira. Merkatuaren eskakizunak multzo soil bat baino askoz haratago doaz. Erresistentzia handia, urradurarekiko eta automobilgintzako fluidoekiko (olioa eta hozgarria bezalakoak) erresistentzia bikaina, suaren aurkako erresistentzia bikaina (askotan UL94 V-2 sailkapena edo hobea behar du) eta -40 °C eta 125 °C arteko tenperatura-tartean akatsik gabe funtzionatu behar dute. Gainera, automobilgintzako ingurune zorrotzean, hala nola, ateratzeko indar eskasa (askotan 80 N azpitik), blokeatzeko indar eskasa eta loturen barruko kable-sortaren irristatzea bezalako arazoak onartezinak dira, osagaien higadura, akats elektrikoak eta zarata eragin baitezakete.

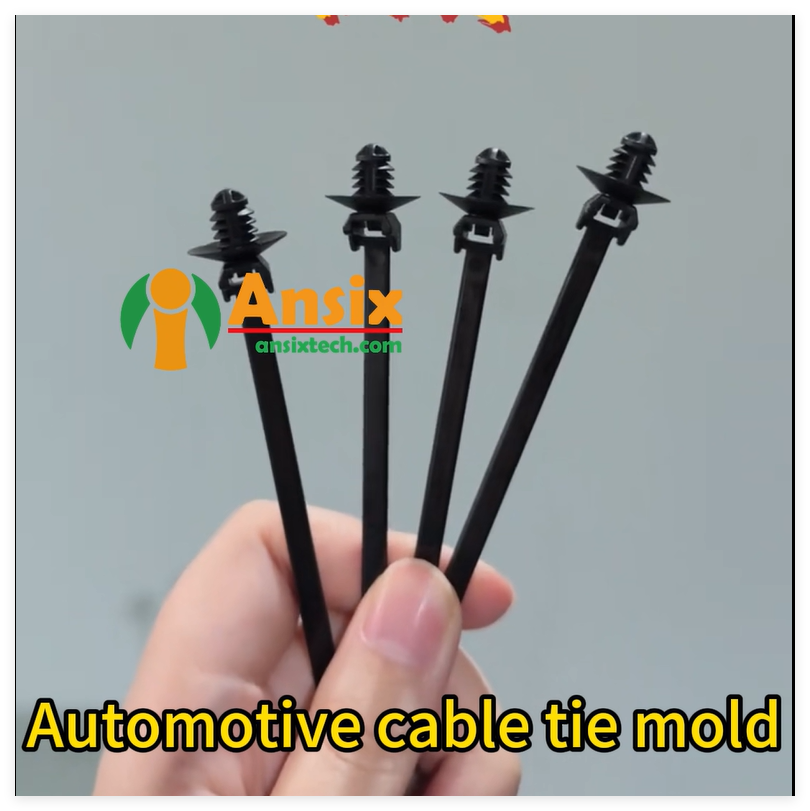

Ansix Tech-en proiektua agindu argi batekin hasi zen: erreferentzia horiek gainditzen dituen kable-brida baten molde bat diseinatzea. Helburuko produktuak "perretxiko itxurako buru" eliptiko bat zuen, hainbat etapatako punta elastikoekin eta zigilatzeko estalki integratu batekin. Diseinu honek konexioaren indarra handitzen du, ibilgailuaren gorputzarekiko hutsuneak minimizatzen ditu zarata saihesteko, eta irristatzearen aurkako gandorrak ditu barneko gainazalean kablearen mugimendua saihesteko.



Nabigatzen estandarrak eta Ziurtagiria

Betetzea negoziaezina da. Proiektuak automobilgintzako kalitate kudeaketa sistema zorrotzak (IATF 16949) eta material estandar espezifikoak bete zituen. Erreferentzia nagusi bat T/SHPTA 045-2023 estandar teknikoa izan zen, automobilgintzako kable-loturetarako nylon materialak eta produktuak arautzen dituena, nylon 66an oinarritutako, bero-egonkortutako eta gogortutako konposatuen baldintzak zehazten dituena. Estandar honek oinarrizko materialaren zehaztapena eman zuen, azken produktuak industria osoko baldintza teknikoak eta segurtasun-eskakizunak beteko zituela ziurtatuz.



The Digital Foundry: Prototipoen Diseinua eta DFM Azterketa

Altzairurik moztu aurretik, diseinuak baliozkotze digital zorrotza jasaten du. Ansix Tech-eko ingeniariek CAD/CAE lan-fluxu osoa erabili zuten, NX bezalako tresnak erabiliz 3D diseinurako eta Moldflow simulaziorako.



Moldearen Fluxuaren Analisia (DFM) funtsezkoa izan zen. Kable-lodieraren diseinuak, 1,3 mm-ko lodiera eta 177 mm-tik gorako fluxu-luzerarekin, fluxu-luzera erlazio handia aurkeztu zuen, betetze osatugabea edo deformazioa izateko arriskua. Moldearen fluxuen analisiak betetze-eredua, presio-banaketa, hozte-eraginkortasuna eta aurreikusitako deformazioa simulatu zituen. Gas-tranpa potentzialak identifikatu zituen perretxiko-burua eta blokeatzeko hortzak bezalako eremu konplexuetan, ingeniariei ate-sistema optimizatzeko aukera emanez (alboko ate bat erabiliz 1 barrunbeko eta 4 barrunbeko diseinu baterako) eta hozte-sistema oso eraginkorra diseinatzeko kanal konformagarriak dituena, beroa modu uniformean erauzteko. Simulazio proaktibo honek erredurak, hondoratzeak eta jaurtiketa laburrak bezalako akats garestiak saihestu zituen, proba-akatsen asteak aurreztuz probetan.



Moldearen Bihotza: Diseinu eta Fabrikazio Estrategikoa

Moldearen diseinuan lortzen da Ansix Tech-en berrikuntza zuzenean bezeroen kostuen aurrezpenean islatzea.

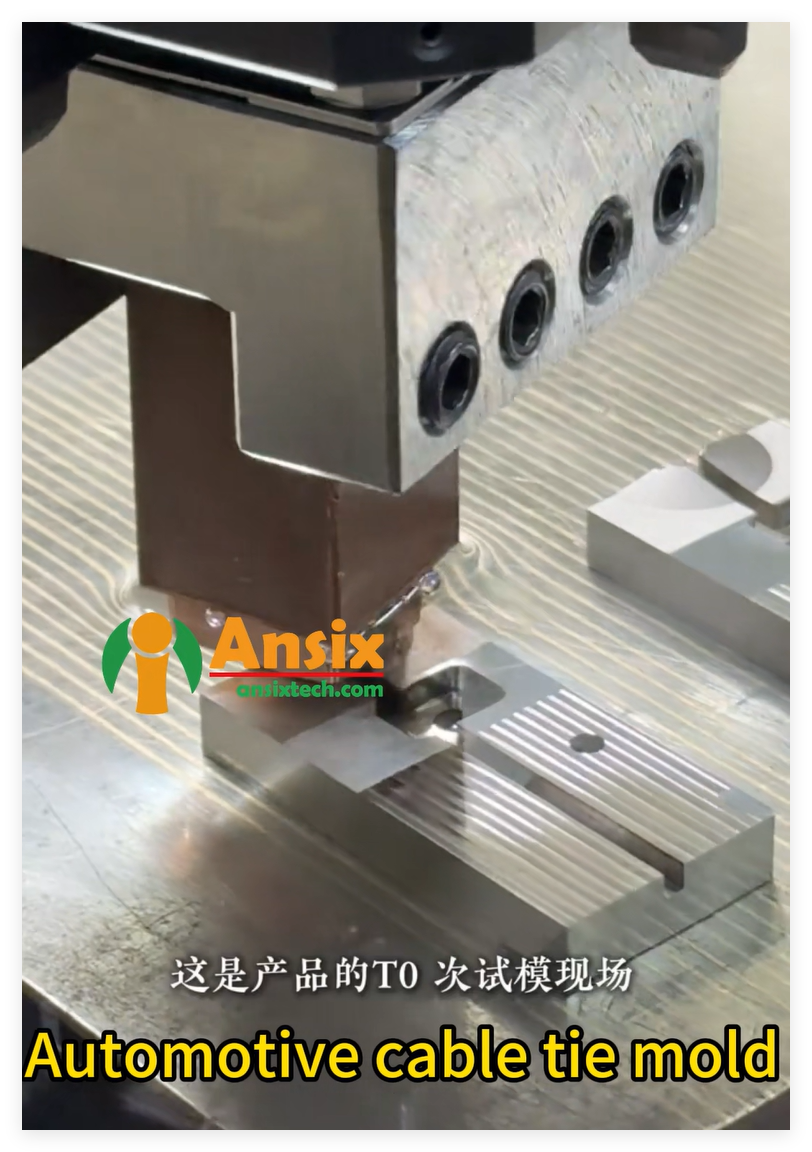

Malgutasunerako arkitektura modularra: Industriako diseinu berritzaileetan oinarrituta, Ansix Tech-ek txertaketa trukagarriak (edo "入子") dituen molde bat ezarri zuen. Horri esker, molde-marko nagusi bakar batek kable-loturen buruen geometria desberdinak ekoizten ditu txertaketak trukatuz. Horrek nabarmen murrizten du hasierako inbertsioa lotura-aldaera anitz behar dituzten bezeroentzat eta aldaketa azkarrak ahalbidetzen ditu, ekoizpen-eraginkortasuna handituz.



Iraupen luzerako altzairuaren hautaketa: Beiraz betetako nylonaren urradura-izaerari eta horma meheko piezetarako beharrezkoak diren injekzio-presio altuei aurre egiteko, barrunbeak, nukleoak eta irristagailuak bezalako osagai kritikoak SKD61 (H13 baliokidea) bezalako erreminta-altzairu gogortuekin egin ziren. Horrek moldearen bizitza ehunka mila ziklotan zehar bermatzen du, erreminta-kostua bolumen handi batean amortizatuz.



Sistema Aurreratuen Ingeniaritza:



Hozte sistema: CAE emaitzetan oinarrituta, moldearen tenperatura koherentea mantentzeko hozte zirkuitu kaskada bat diseinatu zen, ziklo-denbora minimizatzeko eta piezaren deformazioa kontrolatzeko funtsezkoa dena.



Ihes-sistema: Fluxu-luzera erlazio handia kontuan hartuta, aireztapena funtsezkoa zen. Diseinuak ihes-estrategia maila anitzekoa barneratu zuen: aireztapen-zirrikitu sakonak (0,04 mm) banaketa-lerroan, mikro-tarteak dituzten aireztapen-pinak, eta baita malguki-ihes-balbulak ere irristagailuetan, harrapatutako gasa aktiboki askatzeko, flashik eragin gabe.



Kanporatzeko sistema: Blokeatzeko arantzaren azpiko ebaki konplexuek kanporatzeko sistema sofistikatu bat behar zuten. Ansix Tech-ek "弹块式" (malguki-bloke) alboko ekintzako mekanismo bat diseinatu zuen, pin angeludunek bultzatuta, azpiko ebakiak leunki askatzeko. Bultzada-pin gidatuekin sinkronizatutako kanporatzeko sistema hidrauliko bikoitz batek piezaren askapena distortsiorik gabe bermatu zuen.



Materialen Zientzia: Polimero Egokia Hautatzea

Materialaren aukeraketa kostuaren eta errendimenduaren faktore zuzena da. Nylon 66 estandarra (PA66) ohikoa den arren, Ansix Techek bezeroa irtenbide optimizatu baterantz gidatu zuen. Tenperatura altuko kanpai azpiko aplikazioetarako, bero-egonkortutako PA66 bat (adibidez, BASF Ultramid A3WG7) edo poliftalamida (PPA) aurreratuago bat zehaztu daiteke. Erresistentzia eta zurruntasun maximoa lortzeko, % 30eko beira-zuntzez indartutako PA66 bat (adibidez, Durethan BKV30FN04) izan ohi da oreka aproposa, beharrezko propietate mekanikoak eskainiz, kostu-eraginkorra eta prozesagarria izaten jarraituz. Ansix Techen espezializazioa funtzionalitate-zehaztapen guztiak betetzen dituen kostu-egokiena den materiala hautatzean datza, gehiegizko ingeniaritza eta material-gastu beharrezkoak saihestuz.



Fabrikazio eta Moldeatze Erronkak Gainditzea

Ekoizpen masiborako bidea erronkaz josita dago:



Horma Meheko Betetzea: Fluxu-luzera erlazio handiak urtutako tenperaturaren, injekzio-abiaduraren eta presioaren kontrol zehatza eskatzen zuen, tentsio gehiegirik gabe betetze osoa bermatzeko.



Deformazioaren kontrola: Hozte diferentzialak uhal luze eta mehea bihurritu dezake. Hori arindu zen DFM-n zehar identifikatutako hozte-diseinu optimizatuari eta ate-sistema orekatu bati esker.



Ezaugarri Konplexuen Kanporatzea: Bizkar delikatuek kanporatze-indar ezin hobeto denboratutako eta orekatuak behar zituzten haustura edo itsastea saihesteko.



Abiadura Handiko Koherentzia: Ziklo azkarreko eta automatizatutako ekoizpen-ingurune batean piezaz pieza koherentzia lortzeko molde-diseinu sendoa eta prozesu-leiho egonkorrak behar ziren.



Ansix Tech-en ikuspegiak proba iteratiboak zekarren, moldeko sentsore-datuak erabiliz parametroak doitzeko, eta, azken finean, prozesu sendo eta errepikagarri bat ezarriz.



Optimizazio Motorra: Eraginkortasuna Bultzatzea eta Kostuak Murriztea

Ansix Tech-en balio-proposamena prozesuen optimizazioan nabarmentzen da. Ziklo-denboran aurrezten den segundo bakoitzak zuzenean murrizten du bezeroaren pieza bakoitzeko kostua. Hozte-kanalaren diseinua optimizatuz, ziklo-denbora % 15 inguru murriztu zen. Gainera, txertatze-sistema modularrak produktuen aldaketetan geldialdiak minimizatzen ditu. Moldearen diseinu sendoak eta higaduraren aurkako altzairuen erabilera estrategikoak mantentze-lanen maiztasuna eta kostua murrizten dituzte moldearen bizitza osoan zehar. Ikuspegi holistiko honek —denbora, materiala eta mantentze-lanak aurrezteak— kostuen murrizketa nabarmenak lortzen ditu Ansix Tech-ek.



Kalitate Bermea: Lehenengo jaurtiketatik azken bidalketara arte

Kalitatea etapa guztietan txertatuta dago. Lehen artikuluaren ikuskapen (FAI) txostenak koordenatuen neurketa makinak (CMM) erabiliz sortzen dira dimentsio kritikoak egiaztatzeko. Ekoizpenean zehar, prozesuen kontrol estatistikoak (SPC) parametro gakoak kontrolatzen ditu, hala nola jaurtiketa pisua, barrunbearen presioa eta ziklo denbora. Pieza bakoitza bisualki ikuskatzen da distira, laburdurak edo erredurak bezalako akatsak bilatzeko. Azkenik, muntaketa-lerro automatizatuetarako egokiak diren ontzi antiestatiko eta etiketatuetan ontziratuta, kable-bridak ibilgailuaren kableatu-sortan integratzeko prest daude.



Bidalketa Azkarra Promesa

Automobilgintzaren industria bizkorrean, merkatura ateratzeko denbora funtsezkoa da. Ansix Tech-en "entrega azkarra" prozesua lan-fluxu paraleloetan oinarritzen da: diseinua, simulazioa eta altzairuaren erosketa aldi berean egiten dira. Molde-oinarri estandarizatuen eta osagai modularren erabilerak fabrikazioa bizkortzen du. Bezeroarekin lankidetza digitalak baimen-zikloak azkarrak direla bermatzen du. Ikuspegi integratu honek asteak murriztu ditzake moldeen garapen-epe tradizionala.



Ansix Tech: Balio eta Fidagarritasunerako Bazkidea

Automobilgintzako kable-loturen molde-proiektu hau Ansix Tech-en filosofiaren mikrokosmos bat da. Ez da molde bat eraikitzea soilik; fidagarritasun sendoa eta balio maximoa eskaintzen dituen fabrikazio-irtenbide bat diseinatzea da kontua. Automobilgintzako konektoreetarako, iragazgaizte-osagaietarako eta beste pieza kritiko batzuetarako zehaztasun-moldeetan esperientzia handia duenez, Ansix Tech-ek sektorearen estandar zorrotzak ulertzen ditu.



Konpainiaren konpromisoa agerikoa da kostuak aurrezteko molde-teknologien patente estrategikoetan eta bezeroengan zentratutako arreta-arloan. Materialen zientzia, simulazio aurreratua, diseinu modular berritzailea eta prozesuen optimizazio etengabea aprobetxatuz, Ansix Techek ez ditu zehaztapenak betetzen bakarrik, kostu-errendimendu ekuazioa birdefinitzen du, bere bazkideentzako osagai kritikoen kostu osoa nabarmen murriztuz.



Osagai guztiak arinagoak, sendoagoak, adimentsuagoak eta merkeagoak izan behar diren garai honetan, Ansix Tech bezalako molde-egileen espezializazioa aktibo estrategiko bihurtzen da, fidagarritasuna isilean bermatuz eta biharko ibilgailuen kostua murriztuz.
