Ingenieursuitnemendheid: Hoe Ansix Tech Masters Motor-klankpaneelvormvervaardiging
In die presisiegedrewe wêreld van motorspuitgietwerk, kan 'n enkele millimeter kromtrekking of 'n swak geplaasde hek 'n hele produksielyn ontspoor. Vir Ansix Tech het die uitdaging om 'n motor-klankkaartgleufpaneelvorm te vervaardig - 'n komponent wat duisende mikroskopiese gate en 'n foutlose oppervlakafwerking benodig - 'n meesterklas in koste-effektiewe, hoogs betroubare ingenieurswese geword.
Die binnekant van 'n moderne voertuig is 'n simfonie van noukeurig vervaardigde plastiekkomponente, waar elke paneel, raam en koppelvlak estetika, duursaamheid en streng werkverrigting moet balanseer. standaardeDie kern van hierdie stelsels lê die spuitgietbedryf, 'n sektor wat gedefinieer word deur sy meedoënlose strewe na presisie, doeltreffendheid en innovasie. Vir maatskappye soos Ansix Tech, 'n leier in hoë-presisie vormvervaardiging, is elke projek 'n geleentheid om die grense van wat moontlik is, te verskuif.
Die ontwikkeling van 'n vorm vir 'n motor-klankstelsel-kaartgleufpaneel verteenwoordig 'n besonder komplekse uitdaging. Hierdie komponent is nie bloot 'n kosmetiese bedekking nie; dit is 'n funksionele koppelvlak wat tallose kere invoeging en verwydering moet akkommodeer, perfekte belyning met interne elektronika moet handhaaf en geen visuele defekte op die voertuig se paneelbord moet vertoon nie. Deur 'n onlangse vlagskipprojek het Ansix Tech gedemonstreer hoe strategiese materiaalwetenskap, gevorderde simulasie en geoptimaliseerde vervaardigingswerkvloei koste dramaties kan verminder terwyl uitsonderlike gehalte en betroubaarheid aan motorkliënte wêreldwyd gelewer word.
Strategiese Materiaalkeuse: Die Grondslag van Prestasie en Ekonomie
Die reis van 'n hoëprestasie-vorm begin lank voordat die eerste staal gesny word—dit begin met die strategiese keuse van materiale. Vir die motor-klankpaneel word die keuse van plastiek bepaal deur 'n veeleisende stel vereistes: dit moet UV-blootstelling weerstaan sonder om te vergeling, daaglikse slytasie weerstaan, uitstekende dimensionele stabiliteit besit en vatbaar wees vir 'n hoëgehalte-oppervlakafwerking.
Ansix Tech se ingenieurs het 'n polikarbonaat/akrilonitriel-butadieen-stireen (PC/ABS) mengsel as die optimale materiaal vir hierdie toepassing gekies. Hierdie ingenieurstermoplastiese komposiet word in die motorbedryf verkies vir sy uitstekende balans van eienskappe. PC dra by tot hoë sterkte, rigiditeit en hittebestandheid, terwyl ABS uitstekende verwerkbaarheid, impakbestandheid en koste-effektiwiteit bied. Navorsing toon dat PC/ABS-komposiete aktief ontwikkel word om tradisionele materiale soos staal in motoronderdele te vervang, wat bydra tot voertuiggewigvermindering en verbeterde brandstofdoeltreffendheid – 'n kritieke bedryfsdoelwit.
Om aan die spesifieke vereistes vir elektromagnetiese interferensie (EMI) afskerming van 'n elektroniese behuising te voldoen, kan die basiese PC/ABS met funksionele vulstowwe gekombineer word. Ansix Tech gebruik komposiete wat materiale soos glasvesels (GF) bevat vir verbeterde styfheid en metaalvesels (MF) of koolstofgebaseerde vulstowwe om die doeltreffendheid van EMI-afskerming te verbeter. Hierdie pasgemaakte materiaalbenadering verseker dat die finale onderdeel aan alle funksionele regulasies voldoen sonder oormatige ingenieurswese en onnodige materiaalkoste.

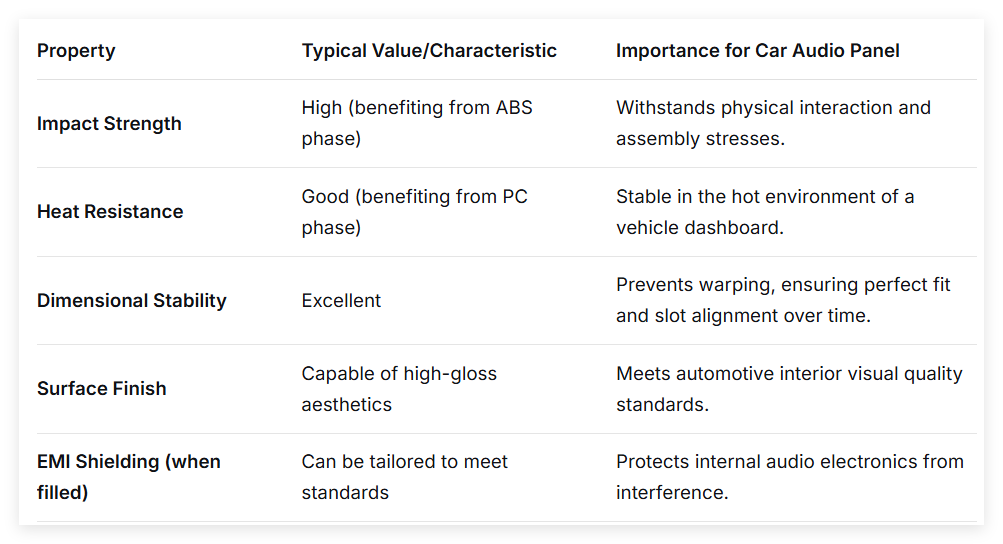

*Tabel 1: Belangrike Eienskappe van PC/ABS-Komposiet vir Motor-Oudio-Toepassings*
Die Digitale Grondslag: DFM en Vormvloei-analise
Met die materiaal gedefinieer, skuif Ansix Tech se proses na die digitale realm, waar potensiële probleme opgelos word voordat dit duur fisiese realiteite word. Ontwerp vir Vervaardigbaarheid (DFM) hersiening is die eerste gesamentlike stap, wat verseker dat die onderdeelontwerp geoptimaliseer is vir die spuitgietproses.
Die hoeksteen van hierdie fase is Gevorderde vormvloeisimulasie. Deur sagteware soos Autodesk Moldflow te gebruik, skep ingenieurs 'n digitale tweeling van die vorm om die vloei van gesmelte plastiek te analiseer. Vir die kaartgleufpaneel, met sy reeks van tot tienduisende klein gaatjies (so klein as 1.5 mm in deursnee), is vloeisimulasie van kritieke belang. Die analise voorspel hoe die plastiek die vorm sal vul, en identifiseer potensiële defekte soos:
Lugvalle: Lugsakkies wat in diep ribbes of rondom klein kerne vasgevang word, wat lei tot oppervlakvlekke of kort skote.
Laslyne: Swak areas waar afsonderlike plastiekvloeifronte ontmoet, veral problematies rondom gate en gleuwe.
Sinkmerke en kromtrekking: Veroorsaak deur ongelyke afkoeling of materiaalkrimping, wat die paneel se platheid en voorkoms sal ruïneer.
Deur verskillende hekliggings (waar plastiek die vorm binnedring), vulspoed en pakdruk te simuleer, kan ingenieurs die proses virtueel optimaliseer. Studies oor soortgelyke motorpanele het getoon dat die gebruik van Moldflow om parameters soos smelttemperatuur, vormtemperatuur en houdruk te optimaliseer, kromtrekking aansienlik kan verminder en die kwaliteit van die finale onderdeel kan verbeter. Hierdie virtuele optimalisering elimineer weke van duur probeerslae op die werksvloer, wat die tyd-tot-mark versnel en hulpbronne bespaar.
Presisie-ontwerp: Kernvormontwerp en Staalkeuse
Die vorm self is 'n meesterstuk van meganiese ingenieurswese. Die ontwerp daarvan vertaal simulasie-insigte direk in die fisiese werklikheid. Sleutelstelsels moet in perfekte harmonie werk:
Die Hekstelsel: Ansix Tech gebruik dikwels 'n warmloopstelsel vir 'n onderdeel soos hierdie. Dit hou die plastiek gesmelt in die kanale, wat materiaalvermorsing verminder (geen vaste spuitmond om weg te gooi nie) en vinniger, meer gebalanseerde vulling van die komplekse geometrie moontlik maak.
Die Verkoelingstelsel: Eenvormige verkoeling is van die allergrootste belang om kromtrekking te voorkom. Die vorm bevat 'n komplekse netwerk van konforme verkoelingskanale wat die kontoere van die onderdeel volg. Hierdie ontwerp, geoptimaliseer met behulp van termiese data van Moldflow, onttrek hitte eweredig, wat die siklustyd drasties verminder en die onderdeelkonsekwentheid verbeter.
Die Uitwerpstelsel: Gegewe die paneel se dun wande en delikate kenmerke, verseker 'n noukeurig ontwerpte uitwerpstelsel wat talle penne met klein deursnee gebruik, dat die onderdeel sonder vervorming of skade uit die vorm vrygestel word.
Die Kernuitdagings: Die bepalende kenmerk van hierdie vorm is die reeks penvormige kerne wat die kaartgleuwe en ander klein openinge vorm. Die vervaardiging en instandhouding van hierdie brose, hoë-presisie kerne is een van die projek se grootste uitdagings.
Die keuse van vormstaal is 'n strategiese besluit wat duursaamheid, werkverrigting en koste balanseer. Ansix Tech kies staal gebaseer op die onderdeel se vereistes en verwagte produksievolume:
Tabel 2: Algemene vormstaalkeuse vir motortoepassings
Vir die kaartgleufpaneel gebruik Ansix Tech waarskynlik D2-staal vir die menigte klein kernpenne as gevolg van sy uitsonderlike slytasieweerstand, wat verseker dat hulle deursnee en afwerking oor honderdduisende siklusse behou. Die hoofholte en kern kan van voorafgeharde A2 of 'n gepoleerde vlekvrye staal vervaardig word om die vereiste oppervlakafwerking en algehele duursaamheid te verkry.
Bemeestering van die proses: Spuitgiet en optimalisering
Met die vorm gemonteer in 'n hoë-presisie spuitgietmasjien, verskuif die fokus na prosesoptimalisering. Die aanvanklike instellings afgelei van Moldflow-simulasie word fyn ingestel op die pers. Sleutelparameters word noukeurig aangepas:
Smelt- en vormtemperatuur: Presiese beheer verseker optimale vloei en verkoeling.
Inspuitspoed en -druk: Gebalanseerd om die vorm heeltemal te vul sonder om die materiaal of die delikate kerne te stres.
Pak- en houdruk: Krities vir die kompensasie van materiaalkrimping en die voorkoming van sinkmerke, veral in dikker dele.
Verkoelingstyd: Die grootste gedeelte van die siklus. Ansix Tech se geoptimaliseerde verkoelingstelsel teiken direk die vermindering daarvan.
Die maatskappy gebruik statistiese prosesbeheer (SPC) en Ontwerp van Eksperimente (DOE) metodologieë om die optimale prosesvenster te vind. Byvoorbeeld, 'n ortogonale eksperimentele ontwerp kan gebruik word om kombinasies van faktore soos smeltvloeitempo, vormtemperatuur en houdruk doeltreffend te toets om kromtrekking te verminder. Hierdie wetenskaplike benadering gaan verder as "stamkennis" om 'n robuuste, herhaalbare en doeltreffende proses te vestig.
Die Ansix Tech Advantage: Geïntegreerde Werkvloei vir Spoed en Waarde
Wat Ansix Tech werklik onderskei, is die volledig geïntegreerde, kliëntgerigte werkvloei wat ontwerp is vir vinnige aflewering en totale kostevermindering.
Gelyktydige Ingenieurswese: Van dag een af vind vormontwerp, simulasie en vervaardigingsbeplanning parallel plaas, nie in volgorde nie.
Gevorderde Vervaardiging: Hoëspoed-CNC-bewerking, EDM (Elektriese Ontladingsbewerking) vir ingewikkelde besonderhede, en kundige handpolering word alles intern onder een dak uitgevoer, wat gehaltebeheer verseker en kommunikasievertragings uitskakel.
Prototipering en Validering: 'n Eerste-artikel-inspeksie word uitgevoer met behulp van koördinaatmeetmasjiene (CMM) om die vorm se uitset teen die oorspronklike CAD-data te valideer. Hierdie stap is van kritieke belang vir 'n onderdeel met streng geometriese toleransies.
Produksiebekendstelling en -monitering: Ansix Tech ondersteun die aanvanklike produksielopie en verfyn die proses voordat 'n sleutelklaar vervaardigingsoplossing aan die kliënt gelewer word.
Verpakking en aflewering: Vorms word beskerm met roeswerende behandelings en verskeep in persoonlike, veilige verpakking om te verseker dat hulle in perfekte toestand oral in die wêreld aankom.
Hierdie end-tot-end beheer stel Ansix Tech in staat om kostebesparings in elke stadium aggressief na te streef – deur materiaalkeuse wat oorspesifikasie vermy, simulasie wat ontwerpfoute voorkom, doeltreffende vormontwerp wat siklustye verkort, en vaartbelynde projekbestuur wat aflewering versnel. Die resultaat is 'n beduidende vermindering in die totale koste van eienaarskap vir die kliënt, sonder enige kompromie oor die betroubaarheid of werkverrigting van die finale motor-klankpaneel.
Gevolgtrekking
In die mededingende landskap van motorvervaardiging is die vermoë om komplekse, hoëgehalte-komponente doeltreffend en koste-effektief te lewer, van die allergrootste belang. Die ontwikkeling van die motor-klankkaartgleufpaneelvorm deur Ansix Tech is 'n bewys van die krag van moderne, geïntegreerde vervaardigingsfilosofie. Deur diepgaande materiaalwetenskap-kundigheid, baanbrekende digitale simulasie, presisie-ingenieurswese en 'n meedoënlose fokus op prosesoptimalisering te kombineer, doen Ansix Tech meer as net 'n vorm bou. Dit lewer 'n stelsel vir vervaardigingsukses, wat tasbare waarde en onwrikbare betroubaarheid aan sy kliënte bied, een presisie-komponent op 'n slag.
