Ansix Teknologi Merevolusi Produksi Pilar B Otomotif dengan Pencetakan Injeksi Presisi

Pilar Inovasi dalam Manufaktur Otomotif

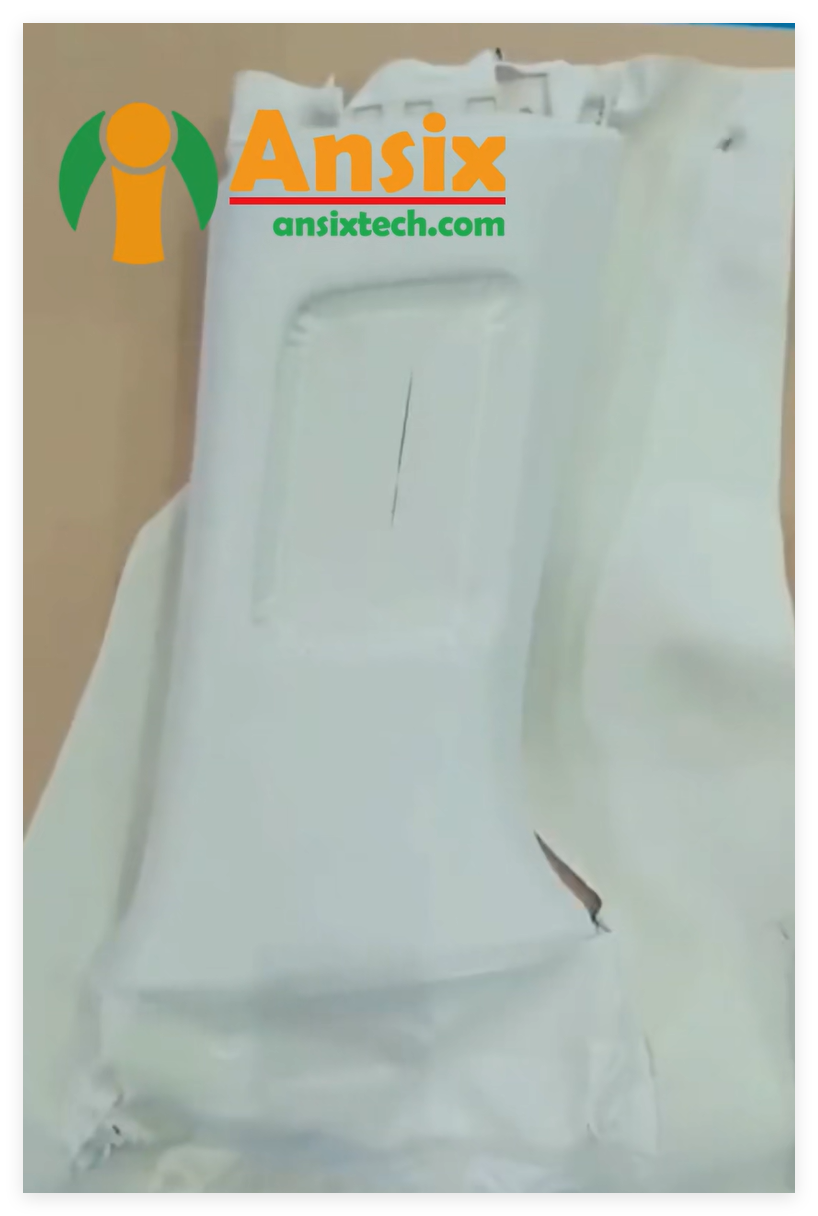

Dalam dunia manufaktur otomotif yang kompetitif, di mana setiap gram berat dan setiap sepersekian detik waktu produksi secara langsung memengaruhi biaya dan kinerja, trim pilar B yang sederhana memainkan peran yang sangat penting. Komponen interior ini, yang menutupi pilar B struktural di antara pintu depan dan belakang kendaraan, harus menyeimbangkan estetika, daya tahan, dan kesesuaian yang tepat dalam parameter biaya yang ketat. Di garis depan pembuatan komponen penting ini adalah Ansix Tech, pembuat cetakan presisi yang keahliannya dalam pencetakan injeksi menetapkan standar industri baru. standar untuk efisiensi, kualitas, dan nilai.

Perjalanan menciptakan trim pilar B yang sempurna tidak dimulai di lantai pabrik, tetapi di ranah digital desain dan simulasi canggih. Dengan pengalaman puluhan tahun melayani pemimpin otomotif global dan memegang sertifikasi IATF16949 yang bergengsi, Ansix Tech telah menyempurnakan proses komprehensif yang berorientasi pada nilai yang mengubah bahan baku polimer menjadi komponen otomotif yang sempurna. Proses ini secara sistematis mengatasi setiap tantangan—dari kompleksitas desain awal hingga pengiriman cepat akhir—memastikan bahwa pelanggan menerima suku cadang berkualitas unggul dengan biaya yang jauh lebih rendah.

Fase Dasar: Desain Digital dan Verifikasi Prototipe

Sebelum baja dipotong, para insinyur Ansix Tech melakukan perencanaan digital yang cermat. Trim pilar B menghadirkan tantangan desain yang unik: biasanya memiliki permukaan melengkung yang kompleks, titik pemasangan terintegrasi, dan seringkali menggabungkan lapisan bertekstur atau penutup kain. Dalam beberapa aplikasi canggih, komponen trim ini bahkan dirancang untuk menutupi struktur pilar B yang inovatif dan ringan yang terbuat dari material seperti baja berkekuatan sangat tinggi atau komposit serat karbon.

Proses dimulai dengan analisis Desain untuk Kemudahan Manufaktur (Design for Manufacturability/DFM), yaitu tinjauan kolaboratif dengan pelanggan untuk mengidentifikasi potensi masalah produksi. Setelah itu, inti dari validasi digital berlangsung melalui perangkat lunak simulasi Moldflow yang canggih. Teknologi ini bertindak sebagai tempat pengujian virtual, memungkinkan para insinyur untuk memprediksi dan memecahkan masalah yang dapat menyebabkan modifikasi cetakan yang mahal atau cacat komponen di kemudian hari.

“Nilai Moldflow terletak pada kemampuannya mengubah potensi titik kegagalan menjadi variabel yang dapat diprediksi dan dikelola,” jelas seorang insinyur proses senior Ansix Tech. “Kami menggunakannya untuk memvalidasi material, menilai kemampuan manufaktur struktur produk—termasuk ketebalan dinding dan rusuk—dan untuk menentukan pola injeksi yang optimal.” Studi kasus konkret menunjukkan dampaknya. Misalnya, dalam menyelesaikan masalah garis las yang terlihat pada komponen otomotif besar, analisis Moldflow membantu para insinyur mengubah ketebalan dinding untuk mengubah sudut aliran, sehingga menghilangkan cacat tersebut. Perbaikan preventif ini menghindari kebutuhan akan siklus pemanasan cepat senilai $20.000. Sistem Pencetakan dan perkiraan biaya modifikasi cetakan sebesar $15.000, sehingga menghemat proyek sekitar $35.000 bahkan sebelum pembuatan perkakas dimulai.

Demikian pula, perangkat lunak ini dapat menentukan area yang rentan terhadap tanda penyusutan atau konsentrasi tegangan dengan menganalisis gradien suhu di dalam plastik cair, memungkinkan penyesuaian desain yang memastikan tampilan akhir yang sempurna dan integritas struktural.

Pemilihan Material Strategis: Inti dari Kinerja dan Biaya

Memilih material plastik yang tepat adalah keputusan penting yang menentukan kinerja, tampilan, dan sebagian besar biaya akhir suatu komponen. Untuk trim pilar B, yang sebagian besar merupakan komponen visual interior, pilihan tersebut bergantung pada pencapaian hasil akhir permukaan yang berkualitas tinggi, stabilitas dimensi, dan kekuatan yang diperlukan untuk klip dan pengencang, semuanya dengan harga yang optimal.

Meskipun komposit canggih seperti plastik yang diperkuat serat karbon (CFRP) digunakan untuk penguatan struktural pilar B itu sendiri, trim dekoratif biasanya terbuat dari termoplastik hasil rekayasa. Material yang umum digunakan meliputi:

Akrilonitril Butadiena Stirena (ABS): Dihargai karena hasil akhir permukaannya yang sangat baik, kekakuan, dan ketahanan benturan yang baik.

Polipropilena (PP): Sering digunakan karena ketahanan kimianya yang baik, biaya rendah, dan fleksibilitasnya.

Campuran Polikarbonat/Akrilonitril Butadiena Stirena (PC/ABS): Campuran ini menawarkan keseimbangan yang unggul antara kekuatan benturan, ketahanan panas, dan kualitas estetika.

Pemilihan material yang tepat dipandu oleh analisis mendetail terhadap sifat-sifat yang dibutuhkan. Misalnya, suatu material dapat dipilih berdasarkan suhu defleksi panasnya (misalnya, 58-69°C), kekuatan tariknya (misalnya, 41-58 MPa), dan ketahanan benturannya (misalnya, 29-34 KJ/m²), untuk memastikan material tersebut dapat tahan terhadap lingkungan interior kendaraan, mulai dari suhu sangat dingin hingga sinar matahari langsung. Keahlian Ansix Tech terletak pada pencocokan jenis material yang tepat dengan aplikasinya, seringkali merekomendasikan alternatif yang memenuhi semua spesifikasi kinerja sekaligus menawarkan rasio biaya-kinerja yang lebih menguntungkan, sehingga mengurangi biaya material keseluruhan komponen.

Keunggulan Teknik: Cetak Biru Desain dan Manufaktur Cetakan

Setelah prototipe digital divalidasi dan material dipilih, fokus beralih ke perancangan cetakan itu sendiri—alat baja presisi tinggi yang akan menentukan bagian fisik. Di sinilah spesialisasi Ansix Tech dalam pembuatan perkakas otomotif yang kompleks menjadi sangat penting.

Cetakan trim pilar B merupakan mahakarya teknik mesin. Literatur paten menggambarkan cetakan tersebut sebagai cetakan yang menggabungkan sistem hot runner untuk pengiriman material yang efisien, kolom pemandu melingkar presisi dan bushing untuk penyelarasan sempurna, serta sistem ejeksi yang canggih. Namun, inovasi yang paling penting seringkali ditemukan pada mekanisme penarikan inti.

Mengingat desain khas pilar B dengan lekukan dan sudut terbalik, cetakan dua bagian sederhana akan menjebak bagian yang sudah jadi. Untuk mengatasi hal ini, Ansix Tech mendesain cetakan dengan mekanisme aksi samping dan pengangkatan miring yang canggih. Seperti yang dijelaskan dalam satu paten, cetakan tersebut dapat mencakup beberapa modul penarik inti samping yang meluncur secara horizontal dan modul penarik inti miring yang meluncur pada kemiringan tertentu. Modul-modul ini menarik diri selama urutan pembukaan cetakan, dengan anggun membebaskan geometri kompleks trim tanpa menyeret atau menggores permukaan yang terlihat.

Solusi mekanis yang elegan ini sangat penting untuk mencapai hasil produksi yang tinggi dan melindungi cetakan dari kerusakan. Ini mencontohkan prinsip bahwa desain cetakan yang unggul adalah jalan tercepat menuju produksi yang efisien, bervolume tinggi, dan biaya per bagian yang rendah.

Tabel di bawah ini menguraikan sistem-sistem utama dalam cetakan trim pilar B tingkat lanjut dan fungsi utamanya:

Dari Baja Menjadi Solusi: Pemesinan, Tantangan, dan Penguasaan Proses

Pembuatan cetakan dengan kompleksitas seperti ini membutuhkan tingkat keahlian dan teknologi tertinggi. Ansix Tech memilih baja perkakas keras premium, seperti P20 atau H13, untuk inti dan rongganya, menyeimbangkan ketangguhan, kemampuan dipoles, dan umur pakai. Proses pemesinan menggunakan kombinasi penggilingan kontrol numerik komputer (CNC), pemesinan pelepasan listrik (EDM) untuk detail yang rumit, dan penggerindaan presisi tinggi.

Tantangannya cukup signifikan. Geometri trim pilar B yang panjang dan tipis membuatnya rentan terhadap perubahan bentuk jika pendinginan tidak merata. Untuk mengatasi hal ini, Ansix Tech mendesain saluran pendinginan konformal yang dioptimalkan yang mengikuti kontur bagian tersebut, memastikan proses pendinginan yang konsisten dan cepat. Tantangan utama lainnya adalah mencegah cacat yang terlihat pada permukaan interior Kelas-A. Setiap cacat pada polesan, garis las yang samar, atau tanda cekung tidak dapat diterima. Di sinilah analisis Moldflow di awal dan presisi mekanisme penarikan inti membuktikan nilainya, memastikan bagian tersebut terlepas dengan sempurna setiap saat.

Setelah cetakan dipasang pada mesin cetak dengan kapasitas 850 hingga 3200 ton, proses optimasi parameter injeksi dimulai. Para insinyur menyempurnakan kecepatan injeksi, tekanan pemadatan, dan waktu pendinginan untuk menemukan jendela proses yang paling stabil dan efisien. Tujuan utamanya adalah mencapai CpK (Indeks Kemampuan Proses) yang tinggi, yang secara statistik membuktikan bahwa proses tersebut dapat menghasilkan hampir semua komponen sesuai spesifikasi. Proses yang stabil dan memiliki CpK tinggi merupakan landasan kualitas dan metode paling efektif untuk mengendalikan biaya jangka panjang, karena menghilangkan barang cacat, pengerjaan ulang, dan penundaan produksi.

Memberikan Nilai: Jaminan Mutu dan Kemitraan Strategis

Komitmen Ansix Tech terhadap nilai tambah berlanjut hingga tahap akhir produksi. Setiap batch trim pilar B menjalani kontrol kualitas yang ketat, termasuk pemeriksaan dimensi dengan mesin pengukur koordinat (CMM) dan inspeksi penyelesaian permukaan. Komponen kemudian dikemas menggunakan kemasan khusus yang dapat digunakan kembali, yang melindungi komponen selama pengiriman dan terintegrasi dengan mulus ke dalam jalur perakitan pelanggan, mendukung rantai pasokan yang ramping dan efisien.

Dalam industri otomotif global saat ini, di mana gangguan rantai pasokan—seperti kekurangan semikonduktor baru-baru ini yang menghentikan produksi produsen mobil besar—dapat menghentikan produksi dalam semalam, keandalan sangatlah penting. Ansix Tech menyediakan keandalan ini bukan hanya melalui kualitas yang konsisten. Pemahaman mendalam mereka tentang seluruh rantai nilai memungkinkan mereka untuk bertindak sebagai mitra strategis sejati. Dengan mengoptimalkan pemilihan material, mendesain untuk kemudahan manufaktur, merekayasa cetakan untuk waktu operasional maksimal, dan menyempurnakan proses produksi, mereka secara sistematis menurunkan total biaya kepemilikan bagi pelanggan mereka.

Hasilnya adalah proposisi nilai yang menarik: produsen otomotif mendapatkan akses ke trim pilar B yang diproduksi dengan sempurna, pas tanpa cela, terlihat tanpa cela, dan berkontribusi pada interior kendaraan premium. Mereka mencapai hal ini sambil mendapatkan manfaat dari rantai pasokan yang disederhanakan, pengurangan biaya per bagian, dan ketenangan pikiran yang datang dari bermitra dengan ahli yang bersertifikasi sesuai standar tertinggi industri. Dalam dunia interior otomotif yang teliti, Ansix Tech tidak hanya membuat suku cadang; mereka membangun pilar nilai, stabilitas, dan inovasi untuk merek-merek terkemuka di industri ini.
