Direkayasa dengan Presisi: Seni dan Sains Pencetakan Injeksi Kumparan Motor

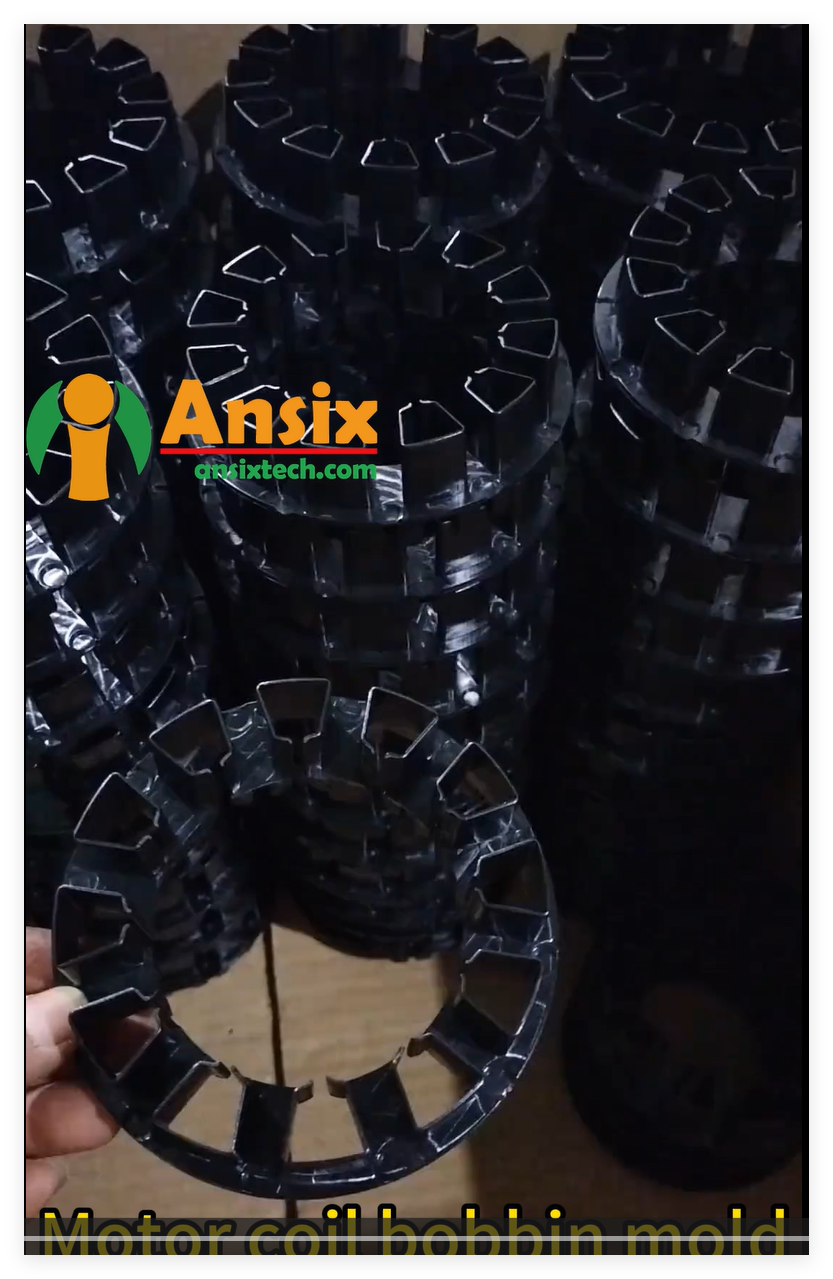

Dalam dunia motor listrik yang rumit, mulai dari kipas yang sangat senyap di pusat data hingga penggerak yang bertenaga di kendaraan listrik, kinerja dimulai dari tingkat yang paling mendasar. Di jantung motor-motor ini terdapat komponen yang sering diabaikan tetapi sangat penting untuk efisiensi dan keandalan: kumparan motor. Bagian plastik presisi ini berfungsi sebagai kerangka struktural dan isolasi tempat gulungan tembaga dililitkan dengan cermat, yang mendefinisikan inti elektromagnetik perangkat tersebut.
Pembuatan kumparan ini merupakan salah satu aplikasi paling menantang dalam pencetakan injeksi presisi. Ini adalah bidang di mana stabilitas dimensi yang ekstrem, isolasi listrik yang unggul, dan reproduksi volume tinggi harus bertemu. Bagi para pemimpin industri seperti Ansix Dalam bidang teknologi, menguasai proses ini bukan hanya tentang produksi—tetapi juga tentang rekayasa nilai, keandalan, dan penghematan biaya yang signifikan bagi para mitra di sektor otomotif, peralatan rumah tangga, dan industri.
Artikel ini mengupas tuntas perjalanan komprehensif pembuatan cetakan kumparan motor, dari konsep awal hingga pengiriman cepat, menyoroti bagaimana keahlian strategis di setiap tahap menurunkan biaya tanpa mengorbankan kualitas yang dituntut oleh industri.
- Desain dan Pembuatan Prototipe Dasar: Membangun di Atas Prinsip-Prinsip Pertama
Perjalanan sebuah cetakan kumparan dimulai jauh sebelum plastik cair mengalir ke dalam rongga baja. Semuanya dimulai dengan kemitraan desain kolaboratif antara tim teknik pelanggan dan Ansix Tech. Desain CetakanFungsi utama kumparan adalah untuk memberikan dukungan yang kokoh bagi lilitan tembaga sekaligus memastikan isolasi listrik yang kuat antara kumparan dan inti logam motor (stator atau angker). Hal ini membutuhkan desain yang mengakomodasi fitur-fitur kompleks: flensa yang presisi untuk menahan lilitan, rusuk yang halus untuk jalur kawat, dan seringkali pin atau terminal terintegrasi untuk sambungan listrik.
Pembuatan prototipe dan verifikasi desain adalah langkah awal yang sangat penting. Dengan menggunakan teknologi canggih, Pencetakan 3D Dengan menggunakan mesin CNC yang canggih, Ansix Tech menciptakan prototipe fungsional dari resin hasil rekayasa. Fase ini bukan hanya tentang bentuk; ini adalah validasi fungsional yang ketat. Prototipe diuji kesesuaiannya dalam rakitan motor, kompatibilitas lilitan, dan kekuatan dielektrik awal. Proses iteratif ini, yang berlandaskan prinsip Desain untuk Kemudahan Manufaktur (DFM), mengidentifikasi potensi masalah produksi—seperti sudut kemiringan yang tidak sesuai atau variasi ketebalan dinding—ketika biaya perbaikannya paling rendah.
Tabel 1: Pertimbangan DFM Utama untuk Kumparan Motor
- Ilmu Pemilihan Material: Menyeimbangkan Kinerja dan Ekonomi
Memilih material plastik yang optimal adalah landasan strategi Ansix Tech untuk memberikan keandalan dan nilai. Pilihan tersebut merupakan keseimbangan yang diperhitungkan antara sifat-sifat listrik, termal, mekanik, dan ekonomi.
Senyawa Termoset untuk Aplikasi Kinerja Tinggi: Untuk kumparan pada motor yang menghadapi suhu tinggi (misalnya, aplikasi otomotif di bawah kap mesin), Senyawa Cetakan Massal (BMC) dan Senyawa Cetakan Fenolik (PMC) seringkali ditentukan.
BMC, material poliester yang diperkuat serat kaca, menawarkan stabilitas dimensi yang luar biasa, penyusutan rendah, dan ketahanan busur listrik yang unggul. Karakteristik alirannya memungkinkan material ini untuk membungkus rakitan pin yang halus secara efektif, sehingga memberikan penghalang isolasi kedap udara.
Karbon monoksida fenolik (PMC), yang dikenal karena ketahanan panasnya yang tinggi (lebih dari 150°C) dan kekuatan dielektriknya yang sangat baik, merupakan komponen andal yang hemat biaya untuk banyak motor otomotif dan perkakas listrik.
Termoplastik Rekayasa untuk Presisi dan Efisiensi: Untuk berbagai macam motor konsumen dan industri, termoplastik rekayasa seperti Polibutena Tereftalat (PBT), Nilon (PA66), dan Polifenilena Sulfida (PPS) lebih disukai. Material ini menawarkan kombinasi yang menarik antara sifat listrik yang baik, ketahanan kimia, dan—yang terpenting—waktu siklus yang lebih cepat karena sifat termoplastiknya. Basis data material Ansix Tech yang lengkap memungkinkan para insinyur untuk merekomendasikan jenis material dengan sistem pengisi yang tepat (kaca, mineral) untuk mencapai kekakuan dan suhu defleksi termal yang dibutuhkan dengan biaya per bagian yang paling efisien.
Dampak ekonomi dari pemilihan material sangat besar. Keahlian Ansix Tech terletak pada pencocokan material secara tepat dengan kebutuhan aktual aplikasi, menghindari rekayasa berlebihan dengan resin kelas premium jika kelas standar sudah cukup. Lebih lanjut, dengan mendesain untuk kemudahan manufaktur—memastikan ketebalan dinding dan aliran yang tepat—limbah material diminimalkan, dan berat cetakan per bagian dioptimalkan, yang menghasilkan penghematan langsung pada biaya bahan baku, yang seringkali merupakan bagian utama dari harga per unit.
- Desain Cetakan Tingkat Lanjut: Rekayasa untuk Ketahanan dan Efisiensi
Cetakan itu sendiri merupakan mahakarya teknik presisi. Setiap sistem di dalamnya dirancang untuk daya tahan, efisiensi, dan produksi komponen yang sempurna.
Analisis Aliran Cetakan (Simulasi DFM): Sebelum baja dipotong, desain menjalani validasi virtual melalui Analisis Aliran Cetakan. Simulasi ini memprediksi bagaimana plastik akan mengisi rongga cetakan, mengidentifikasi potensi garis sambungan, jebakan udara, dan variasi pendinginan. Dengan mengoptimalkan lokasi dan ukuran gerbang, profil tekanan pengemasan, dan tata letak saluran pendingin secara digital, Ansix Tech menghilangkan proses coba-coba yang mahal selama pengambilan sampel cetakan, memastikan cetakan tepat sejak pertama kali.
Pemilihan Baja Cetakan: Pemilihan baja sangat penting untuk masa pakai cetakan dan kualitas komponen. Untuk produksi kumparan dalam jumlah besar, baja pra-pengerasan seperti P20 menawarkan keseimbangan yang baik antara kemampuan pemesinan dan daya tahan. Untuk material abrasif seperti BMC yang diisi kaca, baja perkakas yang dikeraskan seperti H13 dipilih karena ketahanan ausnya yang unggul. Dalam beberapa kasus, seperti yang disebutkan dalam teknik pembuatan cetakan tingkat lanjut, inti cetakan yang kritis dapat menjalani perawatan permukaan seperti penembakan butiran diikuti dengan pelapisan nikel tanpa listrik untuk menciptakan permukaan yang sangat keras dan rendah gesekan yang tahan terhadap keausan dari komponen yang dicetak dan memfasilitasi pengeluaran.
Desain Sistem Terpadu:
Sistem Pendinginan: Pendinginan yang efisien adalah faktor terpenting dalam menentukan waktu siklus. Ansix Tech mendesain saluran pendinginan konformal yang mengikuti kontur kumparan, terutama di sekitar flensa yang tebal, untuk menghilangkan panas secara seragam dan cepat. Cetakan yang didinginkan dengan baik seringkali dapat mengurangi waktu siklus sebesar 20-30%, yang secara langsung berdampak pada penurunan biaya produksi.
Sistem Gerbang & Saluran: Gerbang ditempatkan secara strategis di area yang tidak kritis, seringkali pada diameter dalam kumparan, untuk memastikan pengisian yang seimbang dan meminimalkan sisa-sisa yang terlihat. Untuk cetakan multi-rongga, sistem saluran yang seimbang secara ilmiah memastikan setiap rongga terisi secara bersamaan dan seragam, menjamin konsistensi di semua bagian.
Sistem Ejeksi: Mengingat rusuk kumparan yang seringkali halus dan tarikan yang dalam, sistem ejeksi multi-pin yang dikerjakan dengan presisi dirancang untuk menerapkan gaya seragam, mencegah deformasi atau lengketnya bagian selama ejeksi.
- Manufaktur Presisi dan Penguasaan Proses
Menerjemahkan desain cetakan digital menjadi alat fisik berpresisi tinggi membutuhkan permesinan mutakhir dan perhatian yang tak henti-hentinya terhadap detail.
Alur Kerja Pembuatan Cetakan melibatkan serangkaian operasi presisi tinggi: pengerjaan kasar dan halus CNC pada rongga dan inti, pengeboran lubang dalam untuk saluran pendingin, EDM (Electrical Discharge Machining) untuk detail dan tekstur yang rumit, dan penggerindaan presisi untuk permukaan penutup yang kritis. Setiap langkah dipantau dengan inspeksi CMM (Coordinate Measuring Machine) canggih untuk memastikan kepatuhan terhadap toleransi yang seringkali berada dalam kisaran mikron.
Tantangan dalam pembuatan cetakan kumparan sangat signifikan. Inti yang dalam dan sempit yang membentuk laras kumparan rentan terhadap defleksi dan membutuhkan kekakuan yang luar biasa. Mempertahankan keselarasan sempurna antara inti dan rongga selama jutaan siklus sangat penting untuk mencegah terjadinya kelebihan material (flash). Ansix Tech mengatasi tantangan ini melalui konstruksi cetakan yang kokoh, penggunaan sistem pengeluaran terpandu, dan penerapan lapisan tahan aus secara strategis.
Optimalisasi Proses Pencetakan Injeksi adalah bidang di mana pengalaman Ansix Tech benar-benar bersinar dalam menekan biaya. Parameter proses—kecepatan injeksi, tekanan pengemasan, waktu penahanan, dan yang terpenting, suhu pendingin—disempurnakan menjadi "resep emas". Optimalisasi ini berfokus pada:
Meminimalkan Waktu Siklus: Karena pendinginan dapat mencakup lebih dari 60% dari siklus, mengoptimalkan sistem dan proses pendinginan secara langsung meningkatkan output dan menurunkan biaya per bagian.
Mengurangi Tingkat Kerusakan: Proses yang stabil dan optimal menghasilkan komponen yang konsisten dari produksi pertama hingga produksi ke sejuta, sehingga hampir menghilangkan pemborosan akibat cacat seperti hasil cetakan yang kurang sempurna, gosong, atau bengkok.
Efisiensi Energi: Siklus yang efisien dan sistem hidrolik yang dirancang dengan baik mengurangi konsumsi energi mesin cetak injeksi, sehingga menambah penghematan biaya operasional.
- Kualitas Tanpa Kompromi dan Pengiriman yang Andal
Pengendalian mutu tertanam di seluruh siklus produksi. Pemeriksaan selama proses produksi memantau dimensi kritis seperti diameter pin dan ketebalan flensa. Inspeksi Artikel Pertama (FAI) melibatkan laporan dimensi lengkap yang membandingkan sampel produksi awal dengan model CAD. Untuk komponen listrik, pengujian dielektrik 100% adalah standar, memastikan tidak ada bagian dengan isolasi yang tidak memadai yang meninggalkan fasilitas produksi.
Setelah disetujui, komponen dikemas menggunakan pembatas yang dirancang khusus dan dapat didaur ulang yang mencegah kontak dan kerusakan selama pengiriman. Memahami peran penting kumparan dalam lini produksi Just-In-Time (JIT), Ansix Tech telah menyempurnakan logistiknya untuk menawarkan pengiriman yang cepat dan andal, memastikan jadwal produksi pelanggan berjalan tanpa gangguan.
Kesimpulan: Mengintegrasikan Nilai Teknik ke dalam Setiap Komponen
Pembuatan cetakan kumparan motor merupakan perpaduan harmonis dari berbagai disiplin ilmu teknik tingkat lanjut—ilmu material, desain mekanik, dinamika fluida, dan permesinan presisi. Bagi Ansix Tech, proses ini dipandu oleh misi inti: menjadi mitra rekayasa nilai, bukan hanya pemasok.
Dengan berinvestasi dalam desain kolaboratif, memanfaatkan simulasi untuk mencegah kesalahan, memilih material dengan ekonomi yang cerdas, dan terus-menerus mengoptimalkan proses manufaktur untuk efisiensi, Ansix Tech secara sistematis menghilangkan faktor biaya dari persamaan. Hal ini menghasilkan komponen yang tidak hanya sangat andal dan berkinerja tinggi, tetapi juga jauh lebih hemat biaya, memungkinkan pelanggan untuk bersaing lebih agresif di pasar mereka. Dalam dunia manufaktur motor yang presisi dan menuntut, kemitraan seperti itu adalah katalis sejati untuk inovasi dan pertumbuhan.
