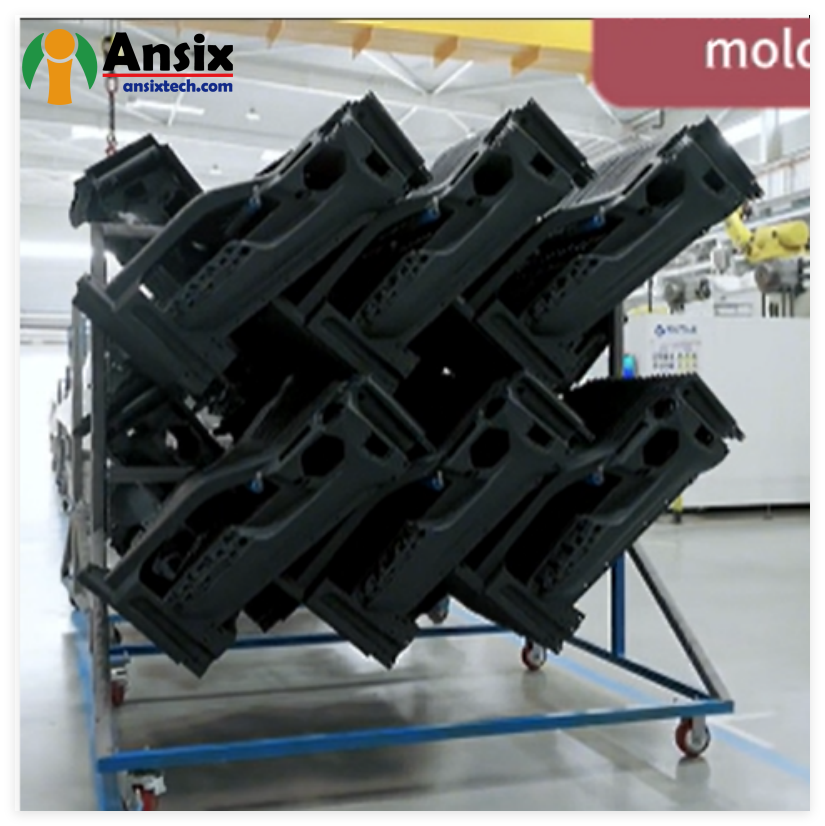

Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP.
FITUR
Rentang Kepadatan Busa PP & Ekspansi MuCell
Struktur busa mikroseluler pada komponen PP dicirikan oleh dua metrik kepadatan utama: pengurangan kepadatan material dan rasio ekspansi.
Kemampuan Pengurangan Kepadatan:
Kisaran standar: pengurangan kepadatan material 8–12% melalui teknologi MuCell®
Pengurangan berat total komponen: 20–30% melalui desain busa yang dioptimalkan.
Pengurangan kepadatan yang dapat dicapai: Hingga 50% untuk aplikasi busa struktural tertentu.
Senyawa PP otomotif tipikal: Diproses menjadi busa struktural dengan pengurangan kepadatan 30–50%.
Rasio Ekspansi (Rasio Kepadatan):
PC/ABS dengan nitrogen dalam proses MuCell: rasio ekspansi 1,29–2,7
PP dengan nitrogen dalam proses MuCell: rasio ekspansi 1,29–3 (di mana rasio ekspansi hingga 2,0 memberikan kinerja mekanik yang baik)
-
Deskripsi Cetakan
Bahan Produk:
Busa Mikro PP
Bahan Cetakan:
S136ESR
Jumlah Gigi Berlubang:
1
Metode Pemberian Lem:
Pelari cepat
Metode Pendinginan:
Pendinginan air
Siklus Pencetakan
22,5 detik
- Proses pembuatan cetakan dan pemilihan material produk.
Parameter Struktur Sel Busa:
Diameter sel rata-rata:
Kepadatan sel: Sekitar 8 juta sel per sentimeter kubik
Perbandingan ukuran gelembung: Pembusaan fisik (MuCell®) menghasilkan ukuran gelembung 100 μm
Data Kinerja Spesifik Proses:
Proses MuCell® yang menggunakan agen pembusa fluida superkritis (SCF) mengurangi berat produk, energi pencetakan, dan waktu siklus sekaligus meningkatkan kualitas busa.
Dengan parameter yang dioptimalkan, laju aliran permeabilitas gas dalam material busa PP mencapai 300–450 mL/menit; penerapan tekanan balik gas meningkatkan permeabilitas gas hingga sekitar 500 mL/menit.
Nukleasi dan pertumbuhan sel busa menggantikan tahap pengemasan/penahanan tradisional dalam pencetakan injeksi, menghasilkan komponen dengan tegangan rendah, stabilitas dimensi yang lebih baik, dan distorsi yang berkurang secara signifikan.
-
Performa Pengurangan Bobot:
Pengurangan berat tipikal: 5–20% melalui pembusaan mikroseluler dengan struktur kulit padat/inti berbusa
Teknologi MuCell® mencapai pengurangan kepadatan melalui pertumbuhan gelembung yang menggantikan tahap pengemasan, menciptakan penyusutan yang seragam dan geometri bagian yang dapat diprediksi dan diulang.
Komponen-komponen tersebut mempertahankan atau meningkatkan kinerja mekanis sekaligus mengurangi massa secara drastis.
2. Pengenalan Produk & Keunggulan Utama
Gambaran Umum Produk
Panel pelindung bawah pintu belakang merupakan komponen eksterior otomotif yang sangat penting secara struktural, yang melindungi bagian bawah pintu belakang kendaraan dari benturan, serpihan jalan, cuaca, dan korosi. Diproduksi melalui pencetakan injeksi mikro-busa PP, komponen ini memberikan keseimbangan optimal antara konstruksi ringan, ketahanan terhadap benturan, stabilitas dimensi, dan kualitas estetika.
Keunggulan Utama
Konstruksi Ringan — Struktur busa mikroseluler mencapai pengurangan kepadatan material sebesar 8–12% dan pengurangan berat keseluruhan komponen sebesar 20–30% dibandingkan dengan alternatif cetakan injeksi padat. Hal ini secara langsung berkontribusi pada efisiensi bahan bakar kendaraan dan pengurangan jejak karbon.
Efisiensi Biaya — Proses MuCell® menghilangkan tahap pengemasan/penahanan tradisional, mengurangi konsumsi material sebesar 8–12%, memperpendek waktu siklus, menurunkan kebutuhan tonase penjepit, dan memungkinkan penggunaan resin poliolefin yang hemat biaya tanpa risiko perubahan bentuk atau deformasi. Pengurangan total biaya komponen sebesar 10–20% dapat dicapai.
Sifat Mekanis yang Ditingkatkan — Struktur busa mikroseluler (diameter sel rata-rata
Stabilitas Dimensi — Proses pembusaan menggantikan pengemasan tradisional dengan pertumbuhan gelembung, menghasilkan komponen bertegangan rendah dengan penyusutan seragam dan geometri yang sangat mudah diprediksi dan diulang. Lengkungan dan tanda penyusutan berkurang secara signifikan.
Keberlanjutan — Pembusaan fisik MuCell® menggunakan nitrogen superkritis (N₂) atau karbon dioksida (CO₂) sebagai agen pembusaan, sehingga tidak meninggalkan residu kimia dalam polimer. Bagian yang telah jadi sepenuhnya dapat didaur ulang sesuai klasifikasi polimer aslinya, dan prosesnya tidak mengubah sifat kimia polimer. Pengurangan konsumsi material dan kebutuhan energi yang lebih rendah mengurangi jejak karbon secara keseluruhan.
Proses Produksi & Efisiensi
Parameter Proses Nilai / Kemampuan
Teknologi Cetakan injeksi busa mikroseluler MuCell®
Zat pembusa Gas N₂ atau CO₂ superkritis (pembusaan fisik, tanpa residu kimia)
Mesin injeksi berbagai macam Penggerak servo-elektrik sepenuhnya 30T hingga 4000T
Ketepatan pengulangan Konsistensi antar tembakan ±0,1%.
Pengurangan waktu siklus 15–30% dibandingkan dengan cetakan padat
Pengurangan konsumsi material 8–12%
Semua mesin cetak terhubung ke jaringan dengan integrasi MES (Manufacturing Execution System). Parameter proses — suhu, tekanan, kecepatan injeksi, waktu pendinginan — dikunci dalam MES dan hanya dapat dimodifikasi oleh personel teknik yang berwenang. Setiap batch menjalani inspeksi sampel pertama dan sampel terakhir untuk memverifikasi konsistensi.
Jaminan Mutu — Kemampuan proses diverifikasi pada dimensi Kritis terhadap Mutu (CTQ) dengan CpK ≥ 1,33 sebelum persetujuan produksi. Setiap cetakan menjalani pelaporan dimensi lengkap sebelum pengiriman, dengan dimensi utama memenuhi CpK ≥ 1,33. Inspeksi dalam proses mencakup pemantauan SPC (Kontrol Proses Statistik) secara real-time dengan alarm otomatis untuk kondisi di luar kendali.
Waktu Pengiriman & Pengerjaan — Penyelesaian perkakas standar: 10–25 hari untuk cetakan sederhana, 25–45 hari untuk kompleksitas menengah, 45–65 hari untuk cetakan multi-rongga presisi tinggi dengan opsi percepatan tersedia (jangka waktu kompresi 20 hari dengan langkah validasi tetap terjaga). Pembuatan prototipe cepat dan pengambilan sampel T0 mempercepat waktu pemasaran.
Pengendalian Biaya Kompetitif — Keunggulan biaya didorong oleh empat faktor: (1) penghematan material melalui teknologi pembusaan (pengurangan konsumsi resin 8–12% per bagian), (2) waktu siklus yang lebih pendek meningkatkan pemanfaatan mesin, (3) pengurangan tonase penjepit yang memungkinkan jejak mesin yang lebih kecil, dan (4) desain cetakan yang dioptimalkan DFM yang meminimalkan operasi penyelesaian sekunder. Pelanggan biasanya mencapai biaya bagian 10–20% lebih rendah dibandingkan dengan pencetakan injeksi konvensional.
Kualitas Layanan Purna Jual — Komponen aus cadangan (pin ejektor, sisipan inti) dikirim bersama cetakan. Layanan perawatan cetakan dijadwalkan setiap 200.000 siklus. Layanan perbaikan seumur hidup dengan harga berdasarkan biaya. Respons dukungan teknis dalam waktu 24 jam secara global.
Tabel Ringkasan: Keunggulan Produk & Produksi
Kategori Spesifikasi
Sistem Material PP + GF (10–40%) dengan pembusaan fisik MuCell®
Bahan Pembusa N₂ atau CO₂ superkritis — tanpa residu kimia.
Rentang Mesin Injeksi Servo-elektrik penuh 30T hingga 4000T
Penurunan Berat Badan Kepadatan material 8–12%, 20–30% dari total berat bagian.
Pengurangan Waktu Siklus 15–30% dibandingkan dengan cetakan padat
Waktu Tunggu Pembuatan Cetakan 10–25 hari (sederhana) / 25–45 hari (standar) / 45–65 hari (presisi tinggi)
Kemampuan Proses CpK ≥ 1,33 pada dimensi CTQ
Keunggulan Biaya Biaya komponen 10–20% lebih rendah dibandingkan dengan pencetakan konvensional.
Model Layanan Interval perawatan 200.000 siklus, respons teknis 24 jam.
3. Kerangka Kekuatan Keras Lima Pilar
Pilar 1: Fondasi Kekuatan yang Kokoh — Peralatan yang Membangun Kepercayaan Pelanggan
Peralatan Pemesinan Cetakan:
Pemesinan Presisi Tinggi: Pusat pemesinan CNC kecepatan tinggi 5 sumbu kami memiliki teknologi 5 sumbu 5 penghubung dengan akurasi pemosisian ±0,002 mm dan akurasi pemosisian berulang ±0,001 mm. Hal ini memungkinkan pemesinan permukaan berkontur kompleks untuk garis pemisah dan tepi pemisah yang halus, bebas gerinda, dan bebas bekas goresan — bagian yang tidak memerlukan operasi penghilangan gerinda sekunder. Teknologi pemrosesan pentahedral terintegrasi menyelesaikan pemesinan permukaan kompleks dalam satu kali pengaturan, menghilangkan kesalahan akumulasi dimensi yang mengganggu pendekatan multi-pengaturan.
Pemotongan Kawat EDM Presisi: Sistem EDM kawat lambat mampu menangani geometri lubang mikro dan celah sempit hingga diameter 0,03 mm, yang sangat penting untuk bagian berdinding tipis dan fitur inti/rongga yang rumit di mana akses alat terbatas.
Nilai bagi Pelanggan: Garis pemisah yang halus menghilangkan biaya pengerjaan ulang bagi pelanggan. Presisi ±0,002 mm memastikan kedua bagian cetakan menyatu sempurna, mengurangi kelebihan material (maksimum 0,03 mm) dan menghilangkan penghilangan kelebihan material secara manual. Pemesinan 5 sumbu sekali pengaturan berarti pengiriman alat yang lebih cepat dan biaya cetakan yang lebih rendah.
Armada Mesin Cetak Injeksi:
Lini mesin cetak kami memiliki daya jepit mulai dari 30 ton hingga 4000 ton, mencakup komponen mulai dari bagian presisi mikro hingga panel struktural format besar. Semua mesin menggunakan sistem penggerak servo-elektrik sepenuhnya dengan presisi pengulangan ±0,1% antar cetakan — setiap cetakan, dari yang pertama hingga yang keseratus ribu, memiliki dimensi yang identik. Kontrol proses loop tertutup memantau dan menyesuaikan suhu, tekanan, kecepatan injeksi, dan waktu pendinginan secara real-time.
Nilai bagi Pelanggan: Dari pembuatan prototipe hingga produksi volume tinggi, kami meningkatkan kapasitas tanpa perlu mengubah peralatan. Konsistensi hasil cetakan ±0,1% berarti Anda menerima komponen yang pas dengan perlengkapan perakitan secara tepat — tanpa penyesuaian selektif, tanpa pengerjaan ulang di jalur perakitan.
Peralatan Inspeksi & Metrologi:
Kami memelihara CMM (Mesin Pengukur Koordinat) dan sistem pengukuran pencitraan optik. Setiap cetakan sebelum pengiriman menjalani perbandingan laporan dimensi lengkap dengan model CAD asli. Dimensi CTQ divalidasi hingga CpK ≥ 1,33 sebelum rilis produksi. Untuk pelanggan otomotif, kami memenuhi atau melampaui persyaratan IATF 16949 termasuk dokumentasi PPAP (Proses Persetujuan Bagian Produksi) Level 3 dengan tata letak dimensi lengkap dan studi kemampuan.
Nilai bagi Pelanggan: CpK ≥ 1,33 pada dimensi CTQ berarti lini produksi Anda tidak mengalami kejutan dimensi sama sekali. Dokumentasi PPAP lengkap menyederhanakan siklus persetujuan pelanggan Anda — kami menggunakan bahasa kualitas yang diharapkan oleh tim QA Anda.
Pilar 2: Daya Saing Inti Manufaktur Cetakan — Metrik Spesifik yang Penting
Kekhawatiran pelanggan: masa pakai cetakan, presisi, kecepatan pengiriman, biaya perbaikan.
Garansi Masa Pakai Cetakan:
Baja Cetakan Kelas Kekerasan (HRC) Aplikasi Terbaik
Halaman 20 28–34 Prototipe / volume rendah (
NAK80 36–40 Volume sedang, kemampuan pemolesan yang sangat baik.
H13 48–52 Sisipan inti, tahan aus tinggi, >500 ribu siklus
S136 (stainless steel) 48–52 Sisipan rongga, tahan korosi, permukaan mengkilap seperti cermin
2344 / 8407 46–52 Aplikasi suhu tinggi dan siklus tinggi
DC53 58–62 Ketahanan aus yang ekstrem, perkakas tahan lama.
Komitmen masa pakai cetakan: Untuk material yang diperkuat serat kaca (hingga 40% GF), dijamin 500.000 kali cetak. Untuk material tanpa pengisi/perkuatan, dijamin 1.000.000+ kali cetak. Laporan sertifikasi material lengkap dan kurva perlakuan panas disertakan saat pengiriman.
Nilai bagi Pelanggan: Cetakan yang tahan hingga 500.000–1 juta cetakan menghilangkan biaya penggantian perkakas di tengah proyek. Ketertelusuran material dan perlakuan panas memastikan kualitas sudah terjamin sejak awal, bukan hanya diperiksa.
Toleransi yang Dapat Dicapai:
Komponen struktural konvensional: ±0,05 mm
Roda gigi presisi / medis / komponen dengan toleransi ketat: ±0,005 mm
Semua klaim toleransi didukung oleh sampel yang dikerjakan dan diukur pada tahap T0.
Sistem Pelari/Gerbang:
Melalui analisis Moldflow yang dilakukan sebelum pemotongan baja, kami mengidentifikasi terlebih dahulu lokasi garis las, zona jebakan udara, dan ketidakseimbangan aliran. Berdasarkan hasil analisis, kami mengoptimalkan jumlah, jenis (hot runner, cold runner, valve gate), dan lokasi gate untuk keseimbangan pengisian yang optimal. Sistem hot runner mengurangi pemborosan material dengan menghilangkan sisa material dari cold runner. Kontrol sekuensial valve-gate memungkinkan optimasi pengisian cetakan keluarga.
Nilai bagi Pelanggan: Penempatan gerbang yang tepat menghilangkan garis las kosmetik pada permukaan yang terlihat — bagian Anda tampak sempurna langsung dari cetakan. Menghilangkan jebakan udara mencegah bekas terbakar dan rongga yang jika tidak akan memerlukan pengerjaan ulang setelah pencetakan.
Desain Sistem Pendinginan:
Desain saluran pendingin menyumbang hingga 70% dari optimasi waktu siklus. Pendekatan kami menggunakan saluran pendingin konformal (dicetak 3D atau dikerjakan dengan mesin) yang ditempatkan secara optimal relatif terhadap geometri bagian, dikombinasikan dengan pengontrol suhu cetakan (air atau oli) yang mempertahankan perbedaan suhu rongga/inti dalam batas 2°C — meminimalkan penyusutan diferensial dan distorsi bagian. Pemetaan suhu di seluruh cetakan memastikan laju pendinginan yang seragam dari gerbang hingga ujung aliran.
Nilai bagi Pelanggan: Pendinginan yang seragam berarti komponen Anda tidak melengkung. Setiap komponen selalu pas dengan rakitannya. Siklus pendinginan yang lebih pendek berarti biaya komponen lebih rendah — dan kami memberikan keduanya.
Jangka Waktu Pengiriman Standar:
Kompleksitas Cetakan Waktu Tunggu Standar Waktu Tunggu yang Dipercepat
Cetakan sederhana 10 hari Tidak tersedia
Kompleksitas sedang 25–45 hari 20 hari (dengan semua langkah validasi tetap terjaga)
Multi-rongga presisi tinggi 45–65 hari 35 hari
Pilar 3: Pengendalian Proses Pencetakan Injeksi — Menghilangkan Kekhawatiran Pelanggan Terkait Kualitas
Kekhawatiran pelanggan: wastafel, kilatan cahaya, ketidakstabilan dimensi, variasi warna antar batch produksi.
Standardisasi Proses:
Semua mesin cetak terhubung dengan MES (Manufacturing Execution System). Parameter proses — suhu leleh, suhu cetakan, tekanan dan kecepatan injeksi, waktu pendinginan, gaya penjepit — dikunci dalam basis data MES dan hanya dapat disesuaikan oleh personel teknik yang berwenang. Setiap batch produksi menjalani inspeksi dimensi dan kosmetik pada sampel pertama dan terakhir, dengan semua data disimpan untuk keperluan penelusuran.
Nilai bagi Pelanggan: Penguncian parameter berarti tidak ada penyesuaian operator yang tidak sah. Apa yang lolos kualifikasi tahun lalu, lolos lagi hari ini. Ketertelusuran berarti jika terjadi kesalahan, kami dapat mengidentifikasi akar penyebabnya dalam hitungan jam, bukan minggu.
Kontrol Stabilitas Dimensi:
Setiap cetakan dilengkapi dengan pengontrol suhu cetakan yang diposisikan secara strategis (sistem air/minyak terkontrol zona) yang menjaga perbedaan suhu rongga/inti dalam batas 2°C. Untuk komponen braket struktural tipikal, produksi berkelanjutan selama tiga minggu terpisah menunjukkan variasi jarak antar lubang yang kritis ≤ 0,02 mm. Sensor tekanan rongga memantau profil pengisian secara real-time — variasi memicu penyesuaian kompensasi otomatis terhadap tekanan pengemasan.
Pencapaian Kualitas Permukaan:
Persyaratan Permukaan Peringkat/Parameter yang Dapat Dicapai
Bagian transparan (tanpa gelembung, tanpa garis aliran) SPI A-1 (finishing cermin)
Bagian yang dilapisi (tanpa noda gas, tanpa bekas aliran) Jebakan gas dihilangkan melalui optimasi ventilasi Moldflow.
Permukaan yang dicat mengkilap Kekasaran permukaan dasar Ra ≤ 0,2 μm
Untuk komponen yang memerlukan operasi pencetakan/pengecatan, kami menggabungkan kompensasi distorsi terkontrol ke dalam desain cetakan. Grafik yang dicetak mencapai akurasi registrasi ±0,1 mm.
Kemampuan Material Khusus (Pengalaman Produksi yang Terbukti):
PC/ABS, PC — Tingkat ketahanan benturan untuk trim interior
PPS + 40% GF — Komponen struktural suhu tinggi
PEEK, PTFE/PFA — Material rekayasa berkinerja tinggi
PA6 + GF30 — Komponen struktural yang membutuhkan kekuatan tinggi
PBT, PEI, LCP — Casing listrik/elektronik
PPS/LCP — Material dengan aliran tinggi dan stabil pada suhu tinggi
LSR (Karet Silikon Cair) — Segel dan gasket
Semua material dengan peringkat mudah terbakar UL94 hingga V-0 untuk bagian bawah kap mesin dan rumah listrik. Pengujian penuaan UV telah selesai hingga 3000+ jam untuk komponen kelas eksterior tanpa perubahan warna atau degradasi sifat yang signifikan.
Nilai bagi Pelanggan: Anda tidak dibatasi oleh pengalaman material kami — bawa resin kelas teknik apa pun, dan kami telah memprosesnya. Satu pemasok untuk semuanya, mulai dari interior PC-ABS hingga komponen PEEK di bawah kap mesin.
Pilar 4: Layanan Siklus Hidup Lengkap — Mengurangi Beban Manajemen Anda
Di sinilah banyak produsen gagal. Kami membangunnya sejak Hari Pertama.
Keterlibatan Awal (Laporan DFM):
Sebelum penandatanganan kontrak perkakas, kami memberikan laporan analisis Desain untuk Kemudahan Manufaktur (Design for Manufacturability/DFM) yang komprehensif, termasuk:
Optimalisasi lokasi garis pemisah
Rekomendasi sudut kemiringan (minimal 1° per sisi untuk permukaan bertekstur, 0,5° untuk permukaan yang dipoles)
Optimalisasi ketebalan dinding (rekomendasi keseragaman ±0,1 mm untuk pengisian yang konsisten)
Rekomendasi lokasi dan jenis gerbang
Toleransi lokasi tanda pin ejektor (area yang dapat diterima untuk tanda vs. permukaan yang terlihat yang memerlukan ejeksi tersembunyi atau di tepi)
Rekomendasi faktor penyusutan untuk formulasi busa berbasis PP (dengan memperhitungkan pengurangan kepadatan 8–12%)
Nilai bagi Pelanggan: Laporan ini mendeteksi cacat desain sebelum baja dipotong — menghemat waktu pengerjaan ulang selama berminggu-minggu. Kami menerjemahkan "sudut kemiringan" menjadi "biaya cetakan yang lebih rendah karena kami membutuhkan lebih sedikit slide." Kami menerjemahkan "lokasi tanda ejektor" menjadi "permukaan kosmetik yang terlindungi."
Pengambilan Sampel dan Uji Coba:
Tahapan pengambilan sampel T0 hingga T3 dengan laporan peningkatan pada setiap iterasi. Kemampuan untuk perubahan sisipan cepat untuk mengevaluasi desain gerbang alternatif atau konfigurasi rongga tanpa perlu membangun ulang cetakan secara keseluruhan.
Nilai bagi Pelanggan: Biaya uji coba lebih rendah. Iterasi desain lebih cepat. Kami tidak membebankan biaya kepada Anda untuk menemukan kesalahan kami — kami menemukannya di waktu luang kami.
Validasi Volume Rendah / Produksi Percontohan:
Sebelum produksi massal dimulai, kami melakukan 100–500 uji validasi, lengkap dengan analisis hasil statistik dan pelaporan CpK. Produksi hanya dilanjutkan setelah semua tahapan kualitas yang ditentukan pelanggan terpenuhi dan disetujui.
Nilai bagi Pelanggan: Tanpa risiko. Anda menyetujui hasil produksi percontohan sebelum berkomitmen pada produksi skala penuh. Kami menjamin kemampuan proses sebelum bagian produksi pertama dikirim.
Perawatan dan Suku Cadang:
Set lengkap komponen aus cadangan (pin ejektor, pin inti, pelat aus) disertakan bersama pengiriman cetakan.
Layanan perawatan cetakan terjadwal setiap 200.000 tembakan.
Layanan perbaikan seumur hidup tersedia dengan harga berdasarkan biaya (tanpa mark-up).
Cakupan layanan lokal untuk wilayah manufaktur otomotif utama.
Nilai bagi Pelanggan: Program perawatan cetakan yang terencana berarti Anda tidak akan pernah menghadapi penghentian produksi yang tidak direncanakan. Perbaikan berbasis biaya berarti tidak ada kejutan dalam anggaran perkakas Anda.
Pilar 5: Komitmen yang Berbeda — Mengubah Masalah yang Ada di Industri Menjadi Jaminan Kami
Keluhan Umum di Industri Komitmen Ansix (Dapat Diverifikasi)
“Cetakan saya selalu dalam perbaikan — produksi terganggu setiap bulan.” Pra-pengiriman: Uji penuaan 2.000 tembakan dengan laporan keausan. Pasca-pengiriman: Garansi struktur cetakan tiga tahun (tidak termasuk komponen yang aus karena keausan normal).
“Ada banyak sekali sisa cetakan — saya membayar operator untuk memangkas setiap bagian secara manual.” Presisi garis pemisah: toleransi pemesinan ±0,005 mm di seluruh permukaan yang terpisah. Kompensasi gaya penjepit pengunci otomatis memastikan kelebihan material ≤0,03 mm per rongga — tidak diperlukan pemangkasan manual.
“Dimensi setiap batch berbeda — jalur perakitan terus menyesuaikan diri.” Sensor suhu dalam cetakan, transduser tekanan rongga dengan umpan balik tertutup ke pengontrol mesin — penyesuaian tekanan kemasan secara waktu nyata. Dimensi yang sama, setiap batch, setiap shift.
“Perbaikan jamur memakan waktu berminggu-minggu — lini produksi saya terhenti.” Pusat manufaktur elektroda EDM dan CNC internal. Perbaikan cetakan tidak pernah keluar dari fasilitas kami. Perbaikan standar (pengelasan/penggantian pin) selesai dalam 24 jam.
Filosofi Kami:
“Bagi kami, cetakan bukan sekadar balok baja — melainkan mesin pencetak uang bagi pelanggan kami. Kami mendesain untuk produksi: keseimbangan aliran yang terkontrol, ventilasi yang tepat, keseragaman suhu di seluruh rongga. Saat cetakan kami tiba di lini produksi Anda, cetakan tersebut langsung berfungsi. Tidak perlu debugging. Minimnya sisa material. Umur pakai yang panjang.”
4. Siklus Hidup Proyek & Penyampaian Nilai Pelanggan
Ansix Tech menyediakan layanan pencetakan mikro-busa PP lengkap: mulai dari desain dan pembuatan prototipe hingga produksi volume tinggi dan pengiriman tepat waktu.
Fase 1: Inisiasi Proyek & Rekayasa Desain
Analisis DFM (Desain untuk Kemudahan Manufaktur):
Tinjauan geometri bagian terhadap persyaratan injeksi busa PP
Prediksi penyusutan yang memperhitungkan pengurangan kepadatan material sebesar 8–12% melalui proses MuCell — faktor penyusutan busa PP standar disesuaikan dengan perilaku busa untuk menghilangkan lengkungan.
Lokasi gerbang, tata letak saluran, dan penempatan ventilasi dioptimalkan melalui simulasi Moldflow.
Rekomendasi sudut kemiringan untuk material PP (biasanya 0,5–1,5° per sisi tergantung pada tekstur permukaan)
Rekomendasi keseragaman ketebalan dinding (rentang ±0,1 mm untuk distribusi busa yang konsisten)
Tinjauan penempatan pin ejektor untuk perlindungan permukaan kosmetik.
Pemilihan dan Validasi Material:
Pemilihan resin dasar PP berdasarkan indeks aliran leleh (MFI), modulus lentur, dan kinerja impak.
Kisaran kandungan GF: 10% hingga 40% tergantung pada kebutuhan kekakuan.
Teknologi pembusaan: Pembusaan fisik MuCell® menggunakan N₂ superkritis (primer) atau CO₂ — tanpa residu kimia
Paket aditif: penstabil UV, masterbatch warna, agen pengikat
Peringkat mudah terbakar: Sesuai dengan standar UL94 V-0 untuk aplikasi tertentu.
Validasi: Pengujian tarik, lentur, dan benturan sebelum persetujuan produksi.
Fase 2: Desain Cetakan, Rekayasa & Pembuatan Alat
Prioritas Rekayasa Cetakan untuk Produksi Massal:
Pemilihan baja berdasarkan volume produksi dan material (lihat tabel mutu baja di Pilar 2)
Desain sistem pendinginan dengan sirkuit air/minyak terkontrol zona — sangat penting untuk pencetakan busa PP di mana keseragaman suhu memengaruhi pertumbuhan gelembung dan pembentukan lapisan permukaan.
Sistem saluran dan gerbang seimbang untuk pengisian yang konsisten di semua rongga.
Penempatan ventilasi untuk menghilangkan jebakan gas selama pengembangan busa.
Desain sistem ejektor untuk komponen busa — area permukaan ejeksi yang lebih besar diperlukan karena kekakuan struktural yang berkurang dibandingkan dengan komponen PP padat.
Desain dasar cetakan untuk ekstraksi bagian otomatis (integrasi penanganan robotik)
Proses Pembuatan Cetakan:
Pengerjaan kasar CNC kecepatan tinggi 5 sumbu hingga mendekati bentuk akhir.
Penyelesaian akhir 5 sumbu dengan presisi ±0,002 mm pada kontur kritis dan permukaan pemisah.
EDM (pemesinan pelepasan listrik) untuk fitur halus dan detail radius kecil.
Penggilingan presisi untuk permukaan datar dan antarmuka yang saling berpasangan
Perlakuan panas sesuai spesifikasi material (H13, S136, DC53 hingga rentang HRC yang dibutuhkan)
Pemolesan hingga peringkat SPI A-1 hingga C-3 tergantung pada persyaratan kosmetik.
Penandaan laser untuk identifikasi rongga dan serialisasi cetakan.
Perakitan akhir dengan pin pemandu, bushing, dan mekanisme pengunci yang terpasang.
Fase 3: Validasi Produk & Produksi Percontohan
Tahapan Pengambilan Sampel T0 – T3:
Sampel pertama (T0) — pemeriksaan fungsional, dimensi dasar, evaluasi sisa gerbang
Contoh laporan inspeksi dengan tata letak dimensi lengkap terhadap gambar 2D.
Evaluasi kualitas busa: mikroskopi penampang untuk keseragaman ukuran dan kepadatan sel.
Inspeksi kosmetik di bawah kondisi pencahayaan yang sesuai dengan lingkungan perakitan akhir.
Validasi sifat mekanik (jika ditentukan): modulus lentur, kekuatan impak, kinerja tarik.
Optimalisasi Proses:
Desain Eksperimen (DOE) untuk parameter kritis: suhu leleh, suhu cetakan, kecepatan injeksi, konsentrasi fluida superkritis N₂, tekanan balik gas.
Definisi jendela proses “resep emas” (batas nominal / tinggi / rendah)
Penguncian parameter MES untuk rilis produksi
Produksi Percontohan (Validasi Pra-Produksi):
100–500 kali pengujian validasi volume rendah pada perangkat yang ditujukan untuk produksi.
Analisis CpK pada dimensi CTQ — persyaratan CpK ≥ 1,33
Laporan lengkap inspeksi artikel pertama (FAI)
Analisis hasil produksi: tingkat penolakan kosmetik dan dimensi.
Tahapan persetujuan pelanggan sebelum produksi massal.
Fase 4: Produksi Massal
Infrastruktur Produksi:
Mesin cetak injeksi servo-elektrik sepenuhnya 30T hingga 4000T
Ekstraksi bagian robotik di dalam mesin
Pemangkasan gerbang otomatis (jika diperlukan)
Inspeksi visual langsung untuk dimensi kritis dan cacat kosmetik.
Otomatisasi pengemasan: penumpukan komponen, penghitungan, pengemasan dalam kotak, pelabelan
Sistem Mutu:
Lingkungan produksi bersertifikasi IATF 16949
Pemantauan MES secara real-time: waktu siklus, tingkat limbah, pelacakan OEE.
Bagan SPC (Statistical Process Control) untuk semua karakteristik CTQ.
Frekuensi inspeksi sampel ditentukan oleh spesifikasi pelanggan (biasanya 1–5 buah per shift atau per proses produksi)
CPK dipertahankan ≥1,33 melalui studi kemampuan proses.
Fase 5: Pengiriman Tepat Waktu
Kemampuan Logistik:
Kapasitas pergudangan yang mendukung tingkat stok pengaman.
Armada pengiriman khusus untuk pelanggan regional.
Kemitraan pengiriman global untuk distribusi internasional
Visibilitas inventaris secara real-time melalui portal pelanggan.
Kemampuan pengemasan sesuai pesanan untuk kit perakitan multi-bagian.
Fase 6: Dukungan Purna Jual
Dukungan Teknis:
Waktu respons 24 jam untuk pertanyaan teknis (mencakup zona waktu global)
Laporan analisis akar penyebab untuk setiap insiden kualitas.
Dokumentasi tindakan korektif/tindakan preventif (CAPA)
Perawatan Jamur:
Perawatan terjadwal di fasilitas pelanggan atau pengembalian ke Ansix.
Inventaris suku cadang lengkap untuk semua peralatan yang aktif.
Harga perbaikan seumur hidup dengan tarif berbasis biaya (tanpa mark-up)
Peningkatan Berkelanjutan:
Pertemuan tinjauan kualitas tahunan
Usulan pengurangan biaya berdasarkan analisis data produksi (pengurangan waktu siklus, optimalisasi material, peningkatan hasil produksi)
Dukungan manajemen perubahan teknik
5. Kemampuan Pengurangan Biaya — Keunggulan Ansix
Ansix Tech mengurangi biaya tetap pelanggan melalui empat pilar spesifik:
1. Pengurangan Biaya Material (penghematan 8–12%):
Teknologi pembusaan mikroseluler MuCell® mengurangi kepadatan material sebesar 8–12% dibandingkan dengan pencetakan injeksi padat. Untuk komponen otomotif bervolume tinggi, penghematan material ini secara langsung berdampak pada pengurangan biaya resin per bagian. Pada volume otomotif tipikal 100.000 hingga 500.000 unit per tahun, penghematan resin 8–12% menghasilkan pengurangan biaya tahunan lima hingga enam digit. Komponen busa PP sepenuhnya dapat didaur ulang — hasil penggilingan ulang dapat dimasukkan kembali ke dalam produksi tanpa degradasi sifat, sehingga semakin mengurangi konsumsi material baru.
2. Pengurangan Waktu Siklus (15–30% lebih cepat):
MuCell menghilangkan tahap pengemasan/penahanan tradisional — pertumbuhan gelembung menggantikan pengemasan bertekanan. Waktu pendinginan juga berkurang karena massa termal struktur busa yang lebih rendah. Efek bersih: waktu siklus 15–30% lebih cepat. Untuk cetakan dengan banyak rongga yang beroperasi sepanjang waktu, siklus yang lebih cepat berarti hasil produksi harian yang lebih tinggi dari mesin pres yang sama — biaya per bagian lebih rendah tanpa investasi modal tambahan.
3. Kapasitas Penjepitan Lebih Rendah — Jejak Mesin Lebih Kecil:
Injeksi busa membutuhkan gaya penjepit yang jauh lebih rendah daripada injeksi padat. Pada tingkat pengurangan berat 20–30%, kebutuhan tonase penjepit menurun secara proporsional. Tonase yang lebih rendah berarti mesin cetak injeksi yang lebih kecil (lebih murah), konsumsi energi yang lebih rendah, dan biaya perawatan mesin yang lebih rendah.
4. Menghilangkan Operasi Sekunder (0% flash = 0% deflashing manual):
Presisi permukaan pemisah ±0,002 mm dan kelebihan material (flash) maksimum ±0,03 mm berarti tidak diperlukan penghilangan kelebihan material secara manual. Untuk produksi volume tinggi, penghapusan operasi pemangkasan manual biasanya menghemat $0,05–$0,15 per bagian dalam biaya tenaga kerja langsung — dan menghilangkan risiko kualitas akibat kerusakan yang disebabkan oleh operator.
5. Pengurangan Limbah Perakitan (CpK ≥ 1,33 = 100% kesesuaian):
Ketika setiap bagian memenuhi dimensi kritis yang sama (CpK ≥ 1,33), pergantian jalur perakitan dihilangkan. Tidak ada pemasangan selektif. Tidak ada pengerjaan ulang bagian yang di luar toleransi. Tingkat barang rusak di perakitan hilir mendekati nol.
6. Masa Pakai Alat yang Lebih Lama (Biaya Penggantian Lebih Rendah):
Masa pakai alat cetak 500 ribu–1 juta kali tembakan berarti tidak perlu penggantian cetakan di tengah proyek. Biaya modal diamortisasi atas total output yang lebih tinggi = biaya depresiasi per bagian yang lebih rendah.
Kesimpulan
Bagi produsen seperti Ansix Tech, memberikan kepuasan pelanggan dan kepemimpinan industri dalam pencetakan mikro-busa PP untuk panel pelindung bawah pintu belakang membutuhkan disiplin di setiap fase siklus hidup produk:
Kompetensi teknis — memahami fisika nukleasi busa MuCell®, pertumbuhan sel, dan hubungan antara parameter proses dan sifat bagian akhir.
Kemampuan manufaktur — peralatan pembuatan cetakan presisi, berbagai macam mesin pres, dan sistem kontrol proses yang dilengkapi instrumentasi lengkap yang menjamin konsistensi dari satu proses produksi ke proses produksi berikutnya.
Disiplin proses — prosedur operasi standar yang terdokumentasi, parameter yang terkunci, dan pengendalian proses statistik yang dapat diaudit dan dipercaya oleh pelanggan.
Transparansi biaya — menunjukkan kepada pelanggan secara tepat bagaimana kami menghemat uang mereka melalui pengurangan material, pengurangan waktu siklus, penghapusan operasi sekunder, dan masa pakai alat yang lebih lama.
Integrasi rantai pasokan — pengiriman tepat waktu, komunikasi proaktif, dan dukungan produk sepanjang siklus hidupnya.
Perbaikan berkelanjutan — meninjau data kinerja setiap proyek dan memasukkan pelajaran yang didapat ke dalam pedoman desain, standar proses, dan rekomendasi pelanggan.
Ketika elemen-elemen ini bersatu, hasilnya adalah hubungan pelanggan yang dibangun atas dasar kepercayaan dan nilai yang terbukti — bukan sekadar transaksi untuk suku cadang plastik cetakan. Panel pelindung bawah pintu belakang menjadi contoh nyata dari apa yang dapat dicapai oleh pencetakan busa mikroseluler modern ketika keahlian dan eksekusi selaras.
Ansix Tech Co Ltd
Jika Anda memiliki rencana terkait panel pelindung bawah pintu belakang yang terbuat dari cetakan busa mikro PP, Anda dapat menghubungi kami kapan saja. Kami akan mewujudkan ide-ide Anda, membantu Anda mewujudkan impian, dan mendapatkan pesanan besar dari pasar. Informasi kontak kami adalah info@ansixtech.com. Atau hubungi CTO kami, email: stephen@ansixtech.com
#www.ansixtech.com #ansixtech.com #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP perusahaan cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP perusahaan cetakan injeksi Canopy Mold #Ansix #Cetakan Ansix #Ansix china #Ansix tech china #Perusahaan teknologi Ansix #Pabrik Ansix #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP alat injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP cetakan plastik #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP alat plastik #Ansix Tech #Cetakan Ansix #Cetakan injeksi Ansix #Pabrik cetakan Ansix #cetakan injeksi Panel pelindung bawah pintu belakang terbuat dari Cetakan busa mikro PP #Pabrik cetakan Ansix #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP buatan China #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP #pabrik injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP pabrik cetakan injeksi #perusahaan cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP perusahaan cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP perkakas #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP cetakan terbatas #cetakan Ansix China #perusahaan Ansix #perusahaan Ansix China #Panel pelindung bawah pintu belakang terbuat dari pabrik cetakan busa mikro PP #Ansix Tech #cetakan Ansix Tech #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP cetakan injeksi #perusahaan cetakan injeksi #Ansix Panel pelindung bawah pintu belakang Terbuat dari komponen cetakan mikro-busa PP dari perusahaan cetakan injeksi #perusahaan cetakan injeksi medis Tiongkok #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP pabrik Tiongkok #Perusahaan cetakan Ansix #Perusahaan cetakan Ansix #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP pabrik cetakan injeksi #Cetakan Ansix Tech #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP cetakan injeksi plastik #cetakan plastik ansix #Pembuatan cetakan #Panel pelindung bawah pintu belakang terbuat dari komponen cetakan mikro-busa PP #Panel pelindung bawah pintu belakang terbuat dari komponen cetakan mikro-busa PP pabrik komponen plastik #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP cetakan injeksi komponen #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP PEMBUATAN PRESISI #Panel pelindung bawah pintu belakang terbuat dari cetakan mikro-busa PP #Cetakan Tiongkok #Panel pelindung bawah pintu belakang terbuat dari Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP buatan China #Cetakan presisi China #Cetakan di China #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP buatan China #Cetakan presisi #Cetakan presisi tinggi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP #Cetakan injeksi #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP Pabrik #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP Perusahaan #Pabrik Cetakan Injeksi Super Besar #Pabrik Cetakan Injeksi Tonase Besar #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP Perusahaan #Panel pelindung bawah pintu belakang terbuat dari cetakan busa mikro PP Pabrik #Pabrik Cetakan Injeksi 2800T #Cetakan Injeksi 3000 Ton #Pabrik Cetakan Injeksi 4500 Ton #Cetakan Injeksi Cetakan Besar #Pabrik Cetakan Injeksi Cetakan Plastik Besar #Produsen Cetakan Injeksi Besar #Pabrik Cetakan Plastik #Cetakan Injeksi #Cetakan Plastik
