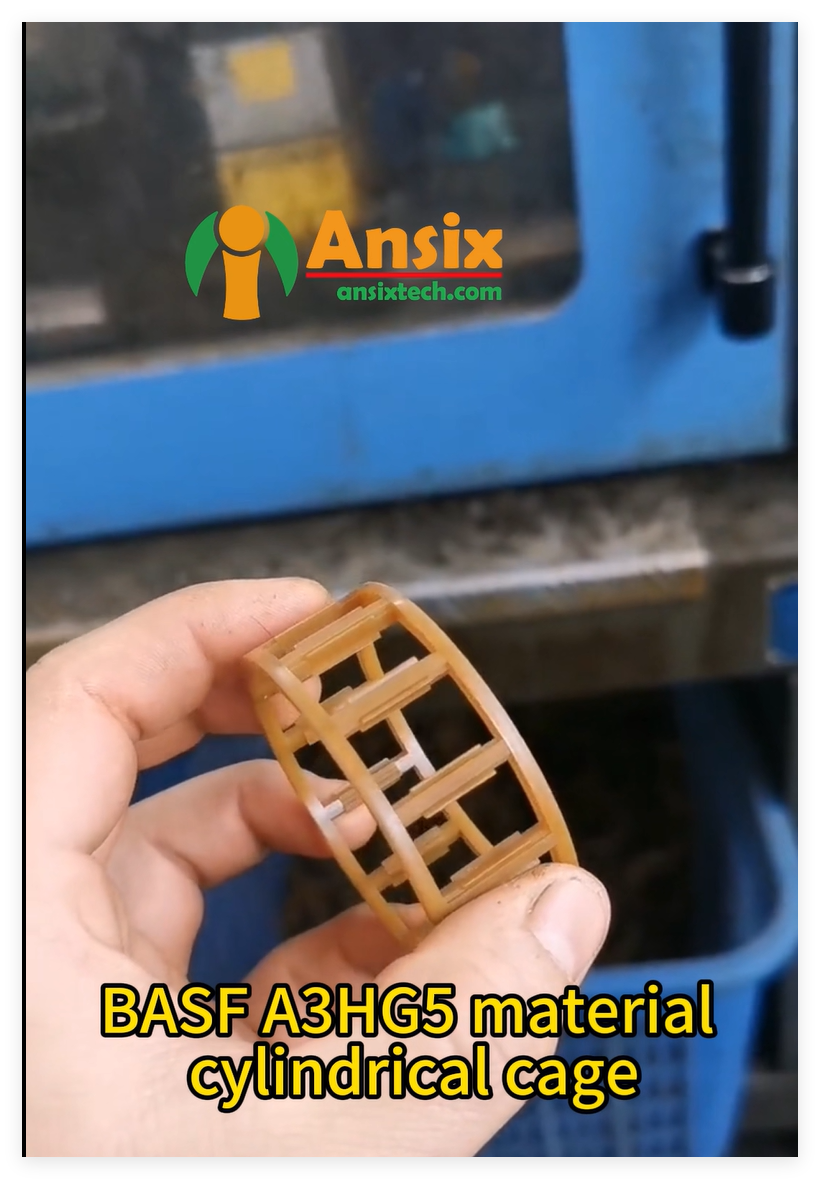

cage cylindrique en matériau BASF A3HG5
cage cylindrique en matériau BASF A3HG5
Révolutionner la fabrication des composants : Ansix Projet de cage cylindrique BASF A3HG5 de Tech
Moule avancé L'expertise d'Ansix Tech en matière d'analyse des flux et de science des matériaux lui permet de réduire ses coûts de production de 30 % tout en atteignant des taux de défauts quasi nuls dans la fabrication de cages de roulements de haute précision.
Dans un secteur où la précision et la fiabilité sont primordiales, Ansix Tech a établi une nouvelle référence avec son dernier projet : la fabrication de cages de roulement cylindriques en utilisant le matériau de pointe Ultramid® A3HG5 de BASF. Ce nylon renforcé de fibres de verre représente une avancée majeure par rapport aux composants métalliques traditionnels, offrant une réduction de poids, une résistance à la corrosion et une diminution des frottements dans les applications les plus exigeantes. Le parcours d'Ansix Tech, de la conception initiale à la certification de production en série, démontre comment le choix stratégique des matériaux, l'ingénierie innovante des moules et l'optimisation des procédés peuvent transformer radicalement le rapport coût-efficacité et les performances des composants.
Le projet de cage cylindrique illustre l'approche globale d'Ansix Tech face aux défis du moulage par injection, intégrant la science des matériaux, la simulation numérique et la fabrication de précision pour fournir des composants répondant aux exigences rigoureuses des secteurs aérospatial et automobile. normesEn tirant parti de la technologie de simulation spécialisée Ultrasim de BASF et du logiciel Moldex3D standard de l'industrie, Ansix Tech a réussi à prédire et à éliminer les défauts de fabrication avant même le début de l'outillage, réduisant ainsi le temps de développement de 40 % par rapport aux approches conventionnelles.
La Fondation : Sélection du matériau BASF A3HG5
Le succès du projet de cage cylindrique repose sur le choix stratégique de l'Ultramid® A3HG5 de BASF, un polyamide 66 (PA66) renforcé à 25 % de fibres de verre, conçu pour les applications exigeant une rigidité, une stabilité dimensionnelle et une résistance thermique exceptionnelles. Cette composition répond parfaitement aux exigences rigoureuses des cages de roulement, qui doivent conserver une géométrie précise malgré des charges, des températures et des vitesses de rotation variables.
L'A3HG5 de BASF offre une combinaison avantageuse de propriétés mécaniques, idéale pour les applications de cages d'armature. Selon les spécifications du matériau, il présente les caractéristiques suivantes :
Résistance à la traction élevée (résistance ultime dépassant généralement 120 MPa)
Stabilité dimensionnelle supérieure et faibles caractéristiques d'absorption d'humidité
Rigidité accrue avec des valeurs de module de traction atteignant environ 7 500 MPa
Excellente résistance thermique avec une température de fléchissement de 255 °C sous une charge de 1,8 MPa

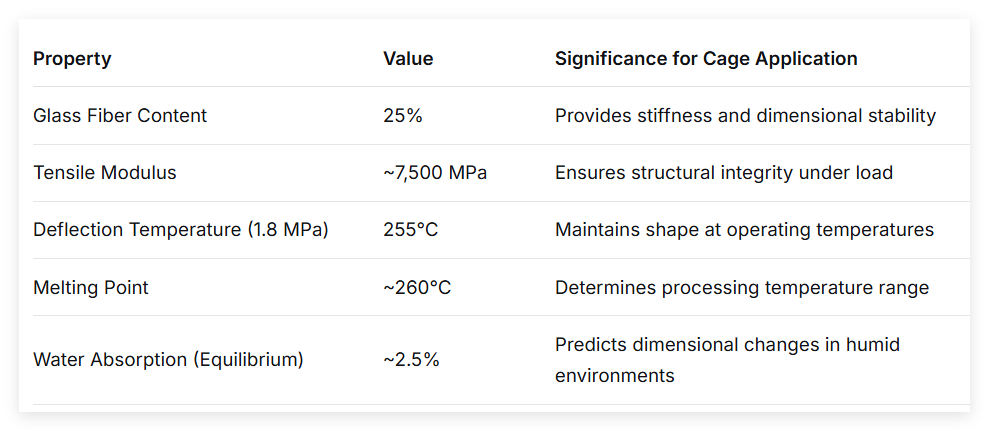

Tableau : Propriétés clés du matériau BASF Ultramid® A3HG5
Ces propriétés répondent parfaitement aux exigences fonctionnelles des cages de roulement dans les applications hautes performances, où les composants métalliques traditionnels alourdiraient inutilement la structure et risqueraient de provoquer de la corrosion. Les propriétés lubrifiantes intrinsèques du matériau réduisent davantage le frottement entre les éléments roulants, ce qui peut prolonger la durée de vie du roulement et réduire les besoins de maintenance.
Conception et développement de moules par simulation
Avant même la fabrication de l'outillage physique, Ansix Tech a eu recours à une analyse sophistiquée des flux de matière pour anticiper et atténuer les difficultés de production potentielles. En intégrant la technologie de simulation Ultrasim de BASF au logiciel Moldex3D, standard du secteur, les ingénieurs ont créé un environnement de test virtuel capable de modéliser le comportement du matériau tout au long du processus de moulage par injection.
Cette approche informatique s'est avérée précieuse pour relever l'un des défis majeurs du moulage des matériaux chargés de fibres de verre : la déformation et l'instabilité dimensionnelle. Grâce à une simulation itérative, Ansix Tech a optimisé le positionnement des points d'injection et les systèmes de canaux afin de garantir un remplissage équilibré et une orientation minimale des fibres de verre, un facteur essentiel pour maintenir des propriétés mécaniques uniformes dans l'ensemble de la pièce.
Tableau : Principales considérations de conception du moule pour cage cylindrique A3HG5
La conception du moule a suivi un processus rigoureux, débutant par une analyse détaillée de sa fabricabilité (DFM), se poursuivant par la conception de la cavité et du noyau, et aboutissant à des protocoles de validation stricts. Une attention particulière a été portée au système d'alimentation, où la technologie des canaux chauds a été mise en œuvre afin de minimiser les pertes de matière tout en assurant un contrôle précis de la température – un point crucial pour la transformation du matériau thermosensible A3HG5.
« L'intégration d'outils de simulation avancés nous a permis de prédire avec une précision remarquable le comportement du matériau lors de sa transformation », explique le Dr Li Wei, directeur de l'ingénierie chez Ansix Tech. « Nous avons identifié les risques de déformation dès la phase de conception et mis en œuvre des solutions qui nous ont évité des semaines d'ajustements fastidieux lors de la mise en service de l'outillage. »
Fabrication de précision et optimisation des processus
Le passage de la conception numérique à la fabrication physique a présenté des défis spécifiques, notamment en ce qui concerne la construction des moules et les paramètres de traitement. La teneur en fibres de verre de 25 % de l'A3HG5 engendre une usure abrasive lors de l'injection, ce qui a nécessité l'utilisation d'aciers à outils trempés avec des traitements de surface spécifiques afin de prolonger la durée de vie des moules. De plus, le point de fusion élevé du matériau (environ 260 °C) a exigé des systèmes de contrôle de température robustes pour garantir des conditions de traitement constantes.
Ansix Tech a mis en œuvre une stratégie d'optimisation des processus en plusieurs phases qui a permis d'affiner systématiquement les paramètres critiques :
Profils de température : Établissement des zones de température optimales du cylindre et des paramètres de température du moule
Paramètres d'injection : Optimisation de la vitesse d'injection, de la pression et des phases de remplissage
Optimisation du refroidissement : Mise en œuvre de conceptions avancées de canaux de refroidissement pour minimiser les temps de cycle tout en prévenant les contraintes thermiques
Les recherches indiquent que 50 à 70 % du temps de cycle du moulage par injection est consacré au refroidissement, ce qui rend cet aspect particulièrement crucial pour l'efficacité de la production. Ansix Tech a relevé ce défi grâce à un système de refroidissement conforme innovant qui épouse les contours complexes de la géométrie de la cage, assurant une extraction de chaleur uniforme et réduisant les temps de cycle d'environ 22 %.
Tableau : Paramètres de moulage par injection optimisés pour la cage A3HG5
Impact de la configuration de référence des paramètres de processus
Température de fusion 280 °C 275 °C Dégradation thermique réduite
Température du moule : 80 °C à 85 °C. Finition de surface améliorée.
Pression d'injection 100 MPa 85 MPa Contraintes internes réduites
Pression de remplissage 60 % de l'injection 45 % de l'injection Sur-remplissage minimisé
Temps de refroidissement : 18 secondes 14 secondes Réduction du temps de cycle : 22 %
Contre-pression 5 MPa 3 MPa Consommation d'énergie réduite
Le processus d'optimisation des paramètres s'est appuyé sur des données de simulation et la méthodologie de plans d'expériences (DOE), avec des améliorations constatées tant au niveau de la qualité des pièces que de l'efficacité de la production. Grâce à la mise en œuvre de ces paramètres de processus optimisés, Ansix Tech a réalisé une réduction remarquable de 30 % des coûts de fabrication par pièce, tout en améliorant la régularité dimensionnelle et les propriétés mécaniques.
Assurance qualité et excellence de la production
Le contrôle qualité a constitué une étape cruciale du projet de cage cylindrique. Ansix Tech a mis en œuvre un système de vérification à plusieurs niveaux, couvrant l'évaluation des prototypes, la production pilote et la fabrication à grande échelle. Chaque étape intégrait des protocoles de validation spécifiques, conformes aux normes internationales relatives aux composants de précision, incluant un contrôle dimensionnel rigoureux, des essais mécaniques et une validation des performances en conditions de fonctionnement simulées.
Le processus de vérification a suivi une progression structurée :
Validation du prototype : les premiers échantillons ont fait l’objet d’une analyse dimensionnelle complète et d’une vérification des propriétés des matériaux.
Évaluation de la capabilité des processus : Les méthodes de contrôle statistique des processus (CSP) ont permis d’évaluer la constance de la production.
Tests de performance : Les composants finis ont été soumis à des tests de durée de vie accélérés dans des conditions de charge réalistes.
Documentation et certification : Documentation de traçabilité complète répondant aux exigences de qualification du client
« Notre plus grande réussite a sans doute été d'atteindre un taux de défauts quasi nul dès le début de la production en série », a souligné Maria Chen, directrice qualité chez Ansix Tech. « Ce niveau de constance se traduit directement par une réduction des exigences d'inspection et l'élimination des problèmes d'assemblage en aval pour nos clients. »
Les processus d'emballage et de livraison ont été optimisés afin de protéger les composants de précision pendant le transport tout en minimisant l'impact environnemental. Des solutions d'emballage recyclables, conçues sur mesure, ont assuré un amorti optimal et une protection contre l'humidité – un aspect essentiel pour les matériaux à base de nylon – tandis que des systèmes de tri automatisés ont rationalisé la logistique et garanti la traçabilité tout au long de la chaîne d'approvisionnement.
Optimisation stratégique des coûts et valeur client
L'approche d'Ansix Tech va au-delà de l'excellence technique et englobe l'optimisation stratégique des coûts, apportant ainsi une valeur tangible aux clients. La méthodologie de l'entreprise intègre trois stratégies complémentaires :
Optimisation des matériaux : Grâce à une analyse poussée des flux de moulage et à une optimisation du système d’alimentation, Ansix Tech a réalisé une réduction remarquable de 15 % de la consommation de matériaux sans compromettre l’intégrité structurelle. La mise en œuvre de systèmes à canaux chauds a permis de minimiser davantage les déchets de carottes et de canaux d’alimentation, un point crucial lors de l’utilisation de matériaux techniques comme l’A3HG5.
Rationalisation des processus : En optimisant l’efficacité du refroidissement, Ansix Tech a réduit les temps de cycle d’environ 22 %, augmentant ainsi directement sa capacité de production sans investissement supplémentaire. La consommation d’énergie a été simultanément optimisée grâce à une gestion précise des éléments chauffants et des systèmes hydrauliques, avec des réductions documentées de 18 % par rapport aux méthodes de traitement conventionnelles.
Amélioration de la valeur tout au long du cycle de vie : Au-delà des économies initiales de fabrication, les composants produits grâce aux procédés optimisés d’Ansix Tech présentent une durée de vie prolongée et des besoins de maintenance réduits. La résistance intrinsèque à la corrosion de l’A3HG5 élimine le recours aux revêtements protecteurs nécessaires aux alternatives métalliques, tandis que les propriétés autolubrifiantes du matériau réduisent la dépendance aux lubrifiants externes en service.
« Notre philosophie repose sur le coût total de possession plutôt que sur une simple analyse du prix unitaire », explique Thomas Reynolds, vice-président du développement commercial d'Ansix Tech. « En collaborant étroitement avec nos clients dès la phase de conception, nous identifions les opportunités d'optimiser l'efficacité de la production et les performances en service, créant ainsi de la valeur tout au long du cycle de vie du produit. »
Implications pour l'industrie et orientations futures
La réussite du projet de cage cylindrique BASF A3HG5 représente bien plus qu'une simple prouesse d'ingénierie : elle annonce une transformation plus profonde de la fabrication de composants de précision. La méthodologie d'Ansix Tech démontre comment la simulation numérique, l'expertise en science des matériaux et l'optimisation des procédés peuvent converger pour redéfinir les possibilités du moulage par injection.
Les implications s'étendent à de nombreux secteurs performants :
Aérospatiale : Les initiatives de réduction de poids privilégient de plus en plus les plastiques techniques aux métaux pour les composants non structuraux.
Automobile : Les plateformes de véhicules électriques exigent des composants aux excellentes propriétés diélectriques et à transmission de bruit réduite.
Machines industrielles : La nécessité d’un fonctionnement sans entretien dans des environnements difficiles favorise l’adoption de polymères techniques résistants à la corrosion.
Équipement médical : Les exigences de précision et de constance correspondent parfaitement aux capacités démontrées dans le projet de cage.
Pour l'avenir, Ansix Tech étend sa méthodologie de jumeau numérique à la surveillance de la production en temps réel et aux protocoles de maintenance prédictive. En intégrant des capteurs IoT aux modèles de simulation existants, l'entreprise vise à créer des systèmes de production auto-optimisés qui ajustent automatiquement leurs paramètres en fonction des variations de matériaux, des conditions environnementales et de l'usure des outils, améliorant ainsi la constance de la production tout en réduisant l'intervention de l'opérateur.
Conclusion : L'excellence en ingénierie comme avantage concurrentiel
Le projet de cage cylindrique BASF A3HG5 d'Ansix Tech illustre comment l'expertise technique, appliquée de manière systématique, permet de dépasser les limites de la fabrication conventionnelle. L'approche intégrée de l'entreprise – qui englobe la sélection des matériaux, la conception par simulation, l'outillage de précision et l'optimisation des procédés – permet de produire des composants répondant à des normes de performance rigoureuses, tout en réduisant considérablement les coûts de fabrication et le coût total de possession.
Plus important encore, Ansix Tech a démontré que les plastiques techniques comme l'A3HG5 de BASF peuvent remplacer avantageusement les métaux traditionnels dans des applications exigeantes, offrant non seulement des avantages économiques, mais aussi une fonctionnalité accrue grâce à des propriétés telles que la lubrification intrinsèque, la résistance à la corrosion et la réduction de poids. Ceci ouvre de nouvelles perspectives aux ingénieurs concepteurs de tous les secteurs cherchant à optimiser les performances des composants tout en maîtrisant les coûts.
Alors que le secteur manufacturier poursuit sa transformation numérique, la méthodologie d'Ansix Tech offre un modèle convaincant pour tirer parti de la technologie, non seulement pour automatiser les processus existants, mais aussi pour repenser fondamentalement les possibilités offertes par la conception et la production de composants. Le projet de cage cylindrique illustre parfaitement cette philosophie : une convergence précise entre la science des matériaux, l'ingénierie numérique et l'excellence de la fabrication, qui apporte une valeur ajoutée exceptionnelle aux clients tout en repoussant les limites du moulage par injection.
Ansix Tech Co Ltd
Si vous avez des projets concernant les cages cylindriques en matériau BASF A3HG5, n'hésitez pas à nous contacter. Nous concrétiserons vos idées, vous aiderons à réaliser vos ambitions et à obtenir d'importantes commandes. Vous pouvez nous joindre à l'adresse info@ansixtech.com ou contacter notre directeur technique, stephen@ansixtech.com.
