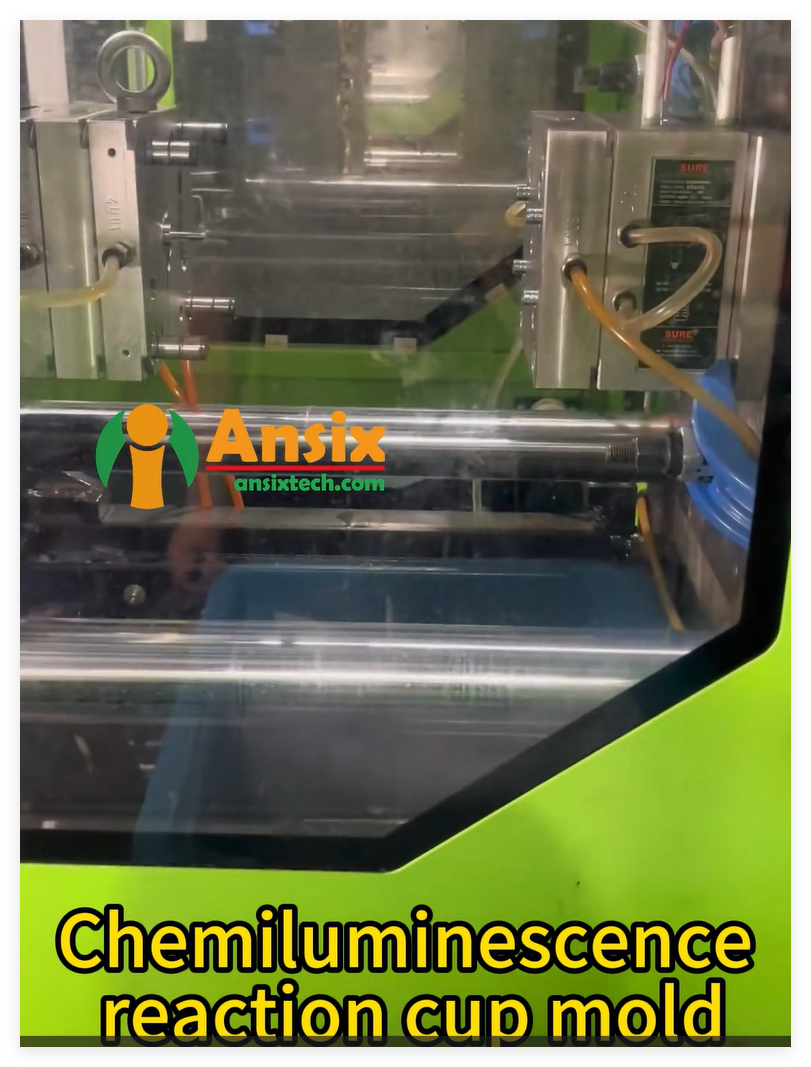

Moule à réaction de chimiluminescence

Réaction de chimiluminescence cMoule supérieur

La précision dans le plastique : comment Ansix Maîtrise technique de la science complexe de la fabrication de moules de diagnostic

Dans le monde exigeant du diagnostic médical, où la précision est primordiale et les délais serrés, une révolution discrète s'opère au sein de l'industrie du moulage par injection. Ansix Tech, fabricant spécialisé, est à l'avant-garde de ce mouvement. La récente réalisation d'un projet de moule pour coupelles de réaction de chimiluminescence à grande échelle illustre une nouvelle norme de précision technique et d'efficacité commerciale. Ces coupelles minuscules et complexes sont des composants essentiels des analyseurs d'immunoessais automatisés, des machines qui traitent quotidiennement des milliers d'échantillons de patients pour des maladies allant du cancer aux affections cardiaques. Pour qu'un résultat de diagnostic soit fiable, le récipient contenant la réaction chimique complexe doit être irréprochable. C'est le défi qu'Ansix Tech a relevé avec brio, non seulement en fabriquant un moule, mais aussi en concevant un écosystème de fabrication complet et optimisé en termes de coûts, garantissant fiabilité et valeur ajoutée, de la première esquisse au produit final expédié.

Conception essentielle : bien plus qu’une simple tasse

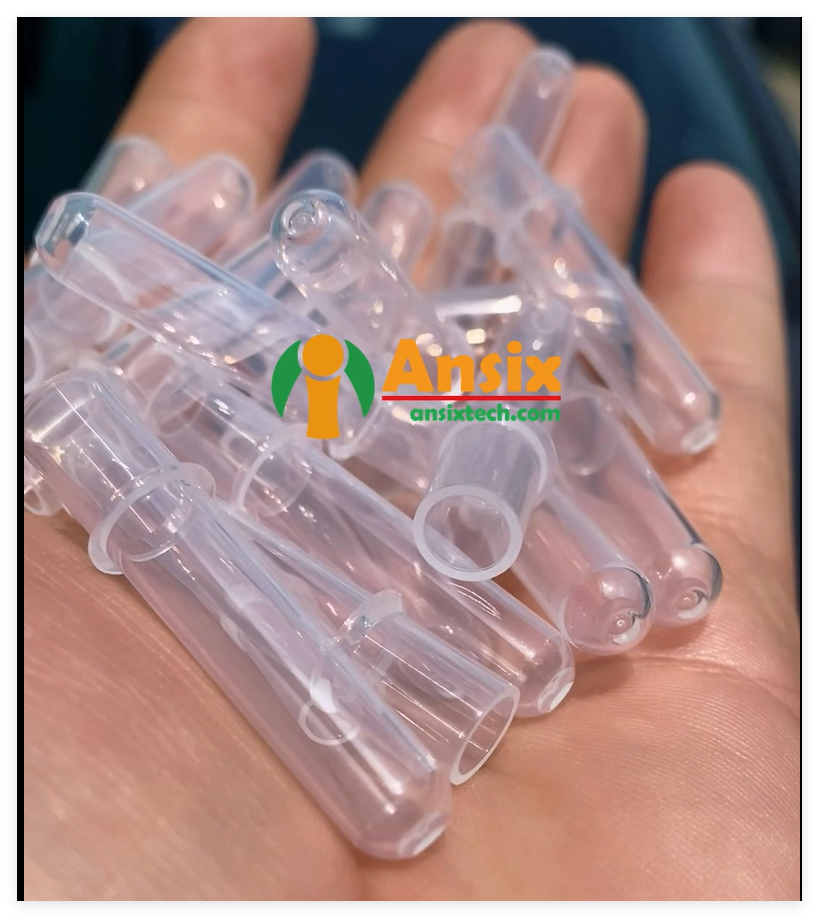

Le récipient de réaction par chimiluminescence est une merveille de microconception. Bien plus qu'un simple contenant, c'est un système de précision permettant de mesurer la lumière émise par une réaction biochimique afin de déterminer la concentration d'un analyte dans un échantillon prélevé chez un patient. La moindre imperfection peut diffuser la lumière ou la piéger. réactifsou provoquer une dynamique des fluides incohérente, entraînant des résultats de diagnostic erratiques. La cupule présente généralement une conception intégrée, le corps et la base étant formés d'une seule pièce. Son intérieur comprend une chambre à solution de section rectangulaire ouverte sur le dessus. Une innovation majeure réside dans la base, composée d'une partie inférieure arrondie et d'une section de transition créant une jonction lisse et arrondie (angle en R) entre la paroi de la chambre et le fond. Cette conception soignée adoucit les arêtes vives du fond de la cupule, ce qui améliore considérablement l'efficacité du nettoyage entre les tests et prévient la contamination croisée – une exigence essentielle en milieu clinique.

De plus, la conception comprend une extension axiale à l'extrémité inférieure du corps du godet, qui dépasse de sa base. La section transversale de cette extension est conçue pour être égale ou supérieure à celle de l'ouverture supérieure de la chambre de solution. Ce dispositif ingénieux empêche physiquement la base d'un godet de s'insérer accidentellement dans la chambre de solution du godet précédent lors du tri et de la manutention automatisés à grande vitesse, évitant ainsi les blocages et optimisant le débit du laboratoire. La parfaite maîtrise de cette application par Ansix Tech, au-delà de la simple conception de la pièce en plastique, a guidé chaque décision ultérieure lors de la fabrication du moule.

Les fondements du succès : la sélection stratégique des matériaux

Le choix du matériau plastique est la première décision, et peut-être la plus déterminante, pour les performances des pièces et la rentabilité du projet. Pour les composants de diagnostic médical, le matériau doit satisfaire à une liste d'exigences rigoureuses : une transparence exceptionnelle pour la détection optique, une haute résistance chimique aux agents de nettoyage et réactifs agressifs, une excellente stabilité dimensionnelle et la conformité aux réglementations strictes en matière de biocompatibilité.

Tableau 1 : Propriétés clés des plastiques haute performance pour composants de diagnostic

Compte tenu de ces besoins, le copolymère de cyclooléfine (COC) ou le polypropylène (PP) de qualité médicale sont fréquemment utilisés. Le COC offre une clarté exceptionnelle et une très faible absorption d'eau, tandis que le PP de qualité médicale assure un excellent compromis entre performance et coût. Par exemple, un matériau présentant des propriétés telles qu'une résistance à la traction de 15 à 35 MPa, un allongement à la rupture de 150 à 350 % et un point de fusion élevé (par exemple, environ 327 °C pour certains polymères techniques) garantit la durabilité et la facilité de mise en œuvre nécessaires. L'expertise d'Ansix Tech réside dans la sélection non seulement d'un matériau adapté, mais aussi de la nuance la plus rentable répondant à toutes les spécifications fonctionnelles, ce qui se traduit souvent par des économies substantielles sur le coût des matières premières par millier de pièces – des économies directement répercutées sur le client.

L'ingénierie du moule : une symphonie de systèmes

Une fois la conception et le matériau de la pièce finalisés, les ingénieurs d'Ansix Tech transforment le concept en un moule robuste, prêt pour la production. C'est à cette étape que leur expertise technique pointue se traduit directement par une qualité de pièce et une maîtrise des coûts de production.

Analyse de l'écoulement du plastique (DFM) : Avant toute découpe d'acier, la conception fait l'objet d'une validation numérique rigoureuse. Un logiciel de simulation avancé modélise la façon dont le plastique fondu remplit la cavité du moule, prédisant les problèmes potentiels tels que les bulles d'air, les lignes de soudure (qui peuvent constituer des points faibles) et le retrait différentiel. En identifiant et en corrigeant virtuellement ces problèmes, Ansix Tech élimine les retouches de moule coûteuses et chronophages, garantissant ainsi que le premier prototype physique soit remarquablement proche de la pièce finale.

Choix de l'acier pour moule – La clé de la longévité : Le moule doit résister à des millions de cycles sous haute pression et haute température. Pour les plastiques chimiquement résistants ou ceux transformés à haute température, on privilégie souvent des aciers anticorrosion comme le S136 ou le NAK80. Ces aciers présentent une teneur élevée en chrome (par exemple, 13 à 14 % pour le S136) qui forme une couche d'oxyde protectrice, prévenant la corrosion due aux éventuels dégagements de gaz acides lors du moulage. Leur aptitude à un polissage de haute qualité (jusqu'à un fini miroir Ra ≤ 0,05 µm) est essentielle pour la transparence de la pièce. Ansix Tech sélectionne l'acier non seulement pour sa dureté, mais de manière globale, en tenant compte de sa polissabilité, de sa conductivité thermique et de sa durabilité à long terme afin de maximiser la durée de vie du moule et de protéger l'investissement du client.

Système de refroidissement critique : Un moule d'injection est essentiellement un échangeur de chaleur. Un refroidissement efficace est le facteur déterminant du temps de cycle et, par conséquent, du coût unitaire. Ansix Tech conçoit des canaux de refroidissement conformes qui épousent les contours précis de la géométrie de la coupelle à une distance uniforme (généralement de 8 à 10 mm de la surface du moule). Ceci garantit une extraction de chaleur rapide et homogène, minimisant la déformation des pièces et raccourcissant la phase de refroidissement du cycle. L'utilisation d'un flux d'eau turbulent est privilégiée, car elle offre une efficacité de transfert thermique jusqu'à cinq fois supérieure à celle d'un flux laminaire, réduisant ainsi directement le temps de séjour de la pièce dans le moule. Pour les éléments profonds et fins, comme le prolongement de la coupelle, des solutions innovantes telles que des chicanes ou des tubes à bulles peuvent être mises en œuvre afin d'assurer un refroidissement actif dans des zones inaccessibles aux canaux standard.

Injection et éjection : Le point d’entrée du plastique dans la cavité (la porte d’injection) est conçu avec une grande précision. Une porte d’injection de type « submersible » ou à pointe est souvent utilisée pour ce type de pièce ; elle se détache automatiquement lors de l’éjection, laissant une marque minimale sur la surface extérieure non critique. Le système d’éjection doit extraire la pièce fragile sans laisser de traces ni de déformation. Un ensemble parfaitement équilibré de broches d’éjection, souvent de diamètre légèrement supérieur pour une meilleure stabilité, est conçu pour appliquer une force uniforme sur les nervures robustes du godet, et non sur ses parois fines.

Surmonter les défis de production et stimuler l'optimisation

Même avec un moule parfait, le passage à une production stable et à grand volume présente des obstacles qu'Ansix Tech est capable de surmonter.

Optimisation du procédé pour plus d'efficacité et de coûts : Les paramètres initiaux du procédé, définis lors de la phase d'échantillonnage, sont affinés pour la production en série. Ansix Tech utilise les principes du moulage découplé (Decoupled Molding®), qui séparent scientifiquement les phases de remplissage, de compactage et de refroidissement. Cette méthodologie permet un contrôle précis, autorisant l'utilisation d'une couche de matériau minimale mais constante, ce qui réduit la consommation de résine et les contraintes dans la pièce. De plus, grâce à l'utilisation de capteurs de pression dans la cavité, le procédé peut être surveillé et contrôlé en fonction de ce qui se passe réellement à l'intérieur du moule, et non plus uniquement par le système hydraulique de la machine. Ceci rend le procédé robuste face aux variations de viscosité du matériau, une cause fréquente de défauts tels que les injections incomplètes ou les bavures.

La qualité intégrée : Le contrôle qualité n'est pas une simple inspection, il est au cœur du processus. Les systèmes d'inspection optique automatisée (AOI) permettent de contrôler 100 % des pièces et de vérifier leurs dimensions critiques, l'absence de traces d'injection et la clarté des pièces. Le contrôle statistique des processus (SPC) assure un suivi en temps réel des paramètres clés. Surtout, Ansix Tech développe un processus de moulage scientifique entièrement documenté et transférable. Ainsi, si le moule doit être utilisé sur une autre presse, les paramètres établis peuvent être reproduits à l'identique, ce qui évite des semaines de requalification et des rebuts coûteux – un coût caché que supportent de nombreux fabricants.

La promesse de livraison rapide : du concept au conteneur

L'engagement d'Ansix Tech va au-delà de l'excellence technique et englobe l'intégralité du cycle de vie du projet. Leur processus de « livraison rapide » est une approche structurée et menée en parallèle qui permet de réduire les délais sans compromettre la qualité.

Conception collaborative et validation virtuelle : l’ingénierie simultanée avec le client et une analyse DFM exhaustive permettent d’éviter les retards en aval.

Usinage de précision avec des technologies de pointe : grâce à l’utilisation de machines CNC à grande vitesse, d’électroérosion et d’un polissage expert, les composants du moule sont fabriqués avec des tolérances de l’ordre du micron.

Échantillonnage et développement des procédés : les premiers essais servent non seulement à vérifier la pièce, mais aussi à développer et à documenter le processus de production optimisé et stable.

Augmentation de la production et livraison : Une fois approuvé, le moule est optimisé pour une efficacité maximale. Pour l’expédition, il reçoit des revêtements protecteurs et est placé dans une caisse sur mesure à température contrôlée afin de garantir son parfait état à la livraison, prêt à produire des pièces commercialisables dès le premier cycle.

En conclusion, le développement du récipient de réaction par chimiluminescence, depuis sa conception jusqu'à sa fabrication en un consommable fiable et économique, témoigne de la précision de la fabrication moderne. Ansix Tech se positionne comme un partenaire d'optimisation des coûts, et non comme un simple fournisseur de moules. Grâce à une sélection stratégique des matériaux, à l'utilisation de la simulation pour minimiser les risques liés à la conception, à la conception de moules pour une efficacité et une longévité maximales, et à la mise en œuvre de processus de production intelligents et basés sur les données, l'entreprise obtient un résultat probant : une réduction significative du coût total de possession pour ses clients. Dans un secteur où la précision diagnostique est primordiale, Ansix Tech offre la fiabilité de fabrication sur laquelle la médecine moderne peut compter en toute confiance.

Ansix Tech Co Ltd

Si vous avez des projets concernant les moules pour réactions de chimiluminescence, n'hésitez pas à nous contacter. Nous concrétiserons vos idées, réaliserons vos ambitions et vous aiderons à obtenir d'importantes commandes. Vous pouvez nous joindre à l'adresse info@ansixtech.com ou contacter notre directeur technique, stephen@ansixtech.com.
