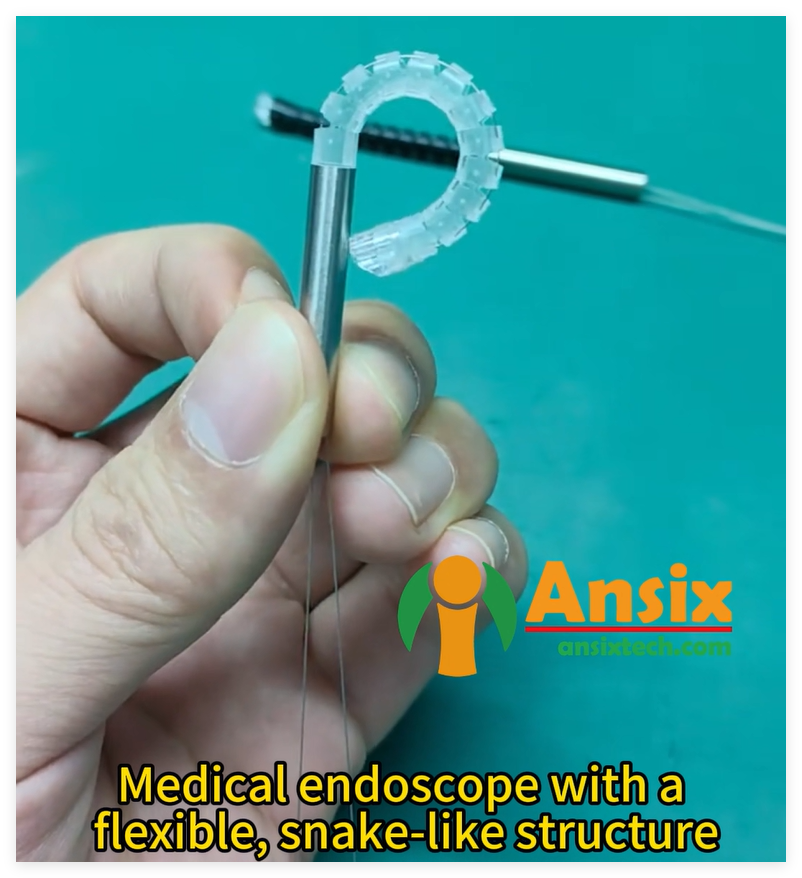

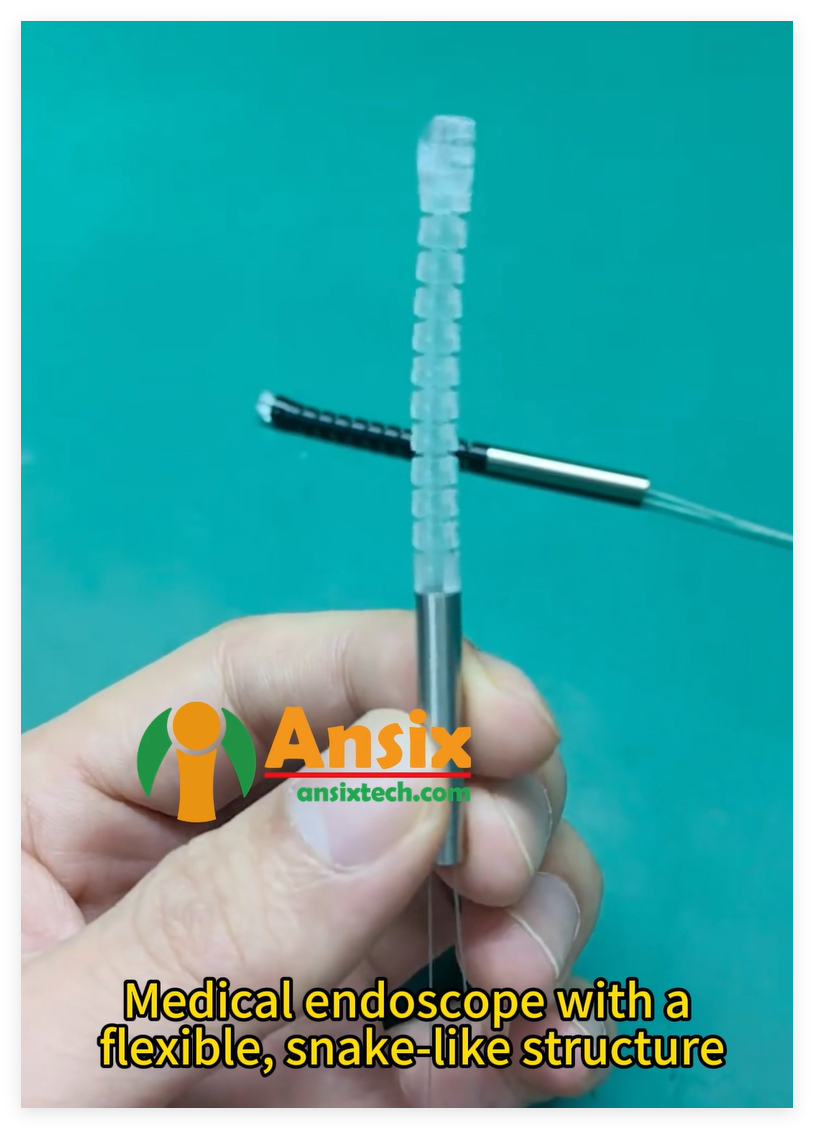

Endoscopio medico con struttura flessibile a forma di serpente

Endoscopio medico con struttura flessibile a forma di serpente



Ansix La tecnologia rivoluziona la produzione di endoscopi medicali grazie allo stampaggio a iniezione di precisione.

Alla scoperta dell'ecosistema produttivo all'avanguardia che alimenta i dispositivi medici di nuova generazione.



Nel mondo altamente competitivo della produzione di dispositivi medici, dove la precisione è fondamentale e il fallimento non è un'opzione, la creazione di endoscopi flessibili e sinuosi rappresenta una delle sfide ingegneristiche più ardue. Questi sofisticati strumenti diagnostici, con i loro intricati segmenti articolati, i canali interni miniaturizzati e gli esigenti requisiti di biocompatibilità, devono navigare nei delicati percorsi del corpo umano resistendo a ripetuti cicli di sterilizzazione. Per decenni, i produttori hanno lottato per bilanciare le crescenti esigenze prestazionali con la costante pressione per contenere i costi sanitari.



Ansix Technology, sfruttando oltre 28 anni di esperienza nella produzione specializzata, sta trasformando questo panorama attraverso un approccio integrato e orientato al valore per lo stampaggio a iniezione. Sinergizzando la scienza avanzata dei materiali con l'ingegneria digitale e i principi della produzione snella, l'azienda non solo soddisfa i rigorosi requisiti standard ma sta riducendo sistematicamente il costo totale di proprietà per i suoi clienti. Questo approfondimento esplora come l'ecosistema completo di Ansix Tech, che spazia dalla selezione strategica dei materiali alla progettazione predittiva, dall'ingegneria di precisione degli stampi alla produzione basata sui dati, offra affidabilità e valore senza pari nella produzione di componenti flessibili per endoscopi.

La Fondazione: Scienza strategica dei materiali per la medicina di precisione

Il percorso di un endoscopio ad alte prestazioni non inizia nel reparto di produzione, ma nella composizione molecolare dei suoi componenti. Ansix Tech considera la selezione dei materiali come una disciplina ingegneristica strategica, riconoscendo che il polimero è alla base di prestazioni, sicurezza e costi.



Per i segmenti articolati di un endoscopio flessibile, che richiedono una combinazione eccezionale di resistenza alla flessione, stabilità dimensionale e biocompatibilità, Ansix Tech si affida spesso a termoplastiche ingegneristiche avanzate. Il polietereterchetone (PEEK) si distingue per i componenti che richiedono prestazioni estreme. Il PEEK mantiene l'integrità strutturale a temperature comprese tra -100 °C e 250 °C, presenta un'eccezionale resistenza chimica ad agenti sterilizzanti aggressivi e fluidi corporei e offre un'eccellente resistenza alla fatica per milioni di cicli di articolazione. Per una maggiore rigidità o radiopacità, Ansix Tech utilizza mescole di PEEK caricate con fibra di vetro o carbonio, adattando le proprietà del materiale ai requisiti meccanici e di imaging specifici del dispositivo.



Per gli alloggiamenti, i connettori e altri elementi strutturali, si scelgono spesso policarbonato (PC) di grado medicale e miscele di PC/ABS. Resine come Makrolon® Rx1805 offrono elevata resistenza agli urti, trasparenza per l'ispezione visiva degli assemblaggi interni e comprovata compatibilità con i metodi di sterilizzazione a raggi gamma e ossido di etilene (EtO). Il processo di selezione non è mai una semplice consultazione di un catalogo; si tratta di un'analisi olistica del costo totale del ciclo di vita del dispositivo, considerando non solo il prezzo del materiale, ma anche il suo impatto sull'efficienza produttiva, sulla durata e sulle prestazioni del dispositivo.



Tabella: Materiali polimerici principali per i componenti degli endoscopi medicali

Fase 1: Prototipazione digitale e progettazione per l'eccellenza (DfE)

Prima ancora di fondere un solo grammo di plastica, il componente viene perfezionato in un ambiente virtuale. La progettazione per la producibilità (DFM) e l'analisi del flusso di stampaggio di Ansix Tech sono i pilastri della loro filosofia "fare bene la prima volta". Per un segmento di endoscopio flessibile, un componente che può presentare cerniere mobili, pareti ultrasottili e geometrie interne complesse, questa fase è fondamentale.



Gli ingegneri utilizzano software di simulazione avanzati (ad esempio, Moldflow, Moldex3D) per creare una progettazione virtuale degli esperimenti (DOE). Simulano il flusso del polimero fuso nella cavità dello stampo, prevedendo ed eliminando potenziali difetti che possono essere catastrofici nei dispositivi medici. Questo include:



Gestione della linea di saldatura: prevedere i punti di incontro dei fronti di flusso e riposizionare i punti di iniezione o modificare la progettazione delle nervature per spostare questi potenziali punti deboli in aree non critiche.



Prevenzione dell'intrappolamento dell'aria: individuazione dei punti in cui l'aria intrappolata potrebbe causare bruciature o colpi incompleti e ottimizzazione del posizionamento delle prese d'aria.



Analisi di restringimento e deformazione: Previsione del raffreddamento differenziale che potrebbe distorcere la geometria critica di un segmento, garantendo che si articola con precisione entro le tolleranze.



Questo ciclo di verifica digitale riduce drasticamente i rischi del progetto. Come indicato nella documentazione di processo di Ansix Tech, questo investimento iniziale nella simulazione previene costose rilavorazioni degli stampi e garantisce che il progetto sia ottimizzato per la producibilità prima ancora di iniziare il taglio dell'acciaio.



Fase 2: Ingegneria di precisione degli stampi: il cuore del processo

Lo stampo è il motore della creazione di valore nello stampaggio a iniezione. Per i componenti degli endoscopi medicali, dove le tolleranze possono essere misurate in micron e le finiture superficiali devono impedire l'adesione batterica, l'ingegneria degli stampi raggiunge il suo apice. Il progetto di Ansix Tech integra diversi sistemi critici.



Acciaio per stampi Selezione: Per gli stampi medicali a lunga durata, Ansix Tech specifica acciai di alta qualità resistenti alla corrosione, come l'acciaio inossidabile 420 o l'S136. Questi materiali garantiscono una superficie della cavità perfettamente lucida per centinaia di migliaia di cicli e resistono al degrado causato da potenziali processi corrosivi di pulizia e sterilizzazione dello stampo stesso.



Sistemi di raffreddamento rivoluzionari: fino all'80% di un ciclo di stampaggio a iniezione è costituito dal tempo di raffreddamento. Ansix Tech utilizza anime di stampo a raffreddamento conformale realizzate tramite stampa 3D in metallo. A differenza dei tradizionali canali a foratura rettilinea, questi canali conformali si snodano con precisione lungo il contorno del complesso componente dell'endoscopio, dissipando il calore in modo uniforme. Questa innovazione rappresenta una leva fondamentale per la riduzione dei costi, accorciando drasticamente i tempi di ciclo. Casi documentati dimostrano che il raffreddamento conformale migliora l'efficienza produttiva del 28% o più.



Sistema di iniezione ed espulsione ottimizzati: il punto di iniezione (dove la plastica entra nella cavità) è progettato per ridurre al minimo segni estetici e tensioni. Per gli stampi per endoscopi multicavità, vengono utilizzati sistemi a canale caldo per eliminare gli scarti di materiale solido, risparmiando così costoso materiale medicale. Il sistema di espulsione è progettato meticolosamente con perni posizionati con precisione e ampi angoli di sformo per garantire che il componente, delicato e spesso flessibile, venga espulso senza deformazioni o danni.



Fase 3: Padronanza del processo di stampaggio a iniezione

La lavorazione di polimeri medicali avanzati come il PEEK presenta sfide specifiche: elevate temperature di fusione (~400 °C), finestre di lavorazione ristrette e sensibilità all'umidità. Gli impianti di produzione di Ansix Tech sono dotati di presse a iniezione completamente elettriche, configurate per la lavorazione ad alta temperatura, con cilindri e viti realizzati in leghe resistenti all'usura per gestire composti con carica abrasiva.



Il processo è regolato da principi scientifici di stampaggio. Invece di affidarsi all'intuito dell'operatore, i tecnici definiscono una finestra di processo robusta e basata sui dati. I parametri chiave – temperatura di fusione, velocità di iniezione, pressione di compattazione e tempo di raffreddamento – vengono impostati e monitorati meticolosamente tramite sensori di pressione all'interno della cavità dello stampo. Questi dati forniscono un'impronta digitale per ogni iniezione, consentendo il monitoraggio in tempo reale e garantendo una coerenza tra le iniezioni, requisito imprescindibile per i dispositivi medici.



L'automazione è fondamentale. I bracci robotici rimuovono i componenti in modo delicato e uniforme, posizionandoli direttamente in contenitori puliti ed etichettati. Ciò riduce al minimo la manipolazione umana, limita la contaminazione da particelle e garantisce un flusso di lavoro snello ed efficiente che supporta i rapidi impegni di consegna.



Fase 4: Una cultura della qualità e della tracciabilità

Per Ansix Tech, la qualità non è una semplice fase di controllo, ma un sistema integrato in ogni aspetto dell'attività. L'azienda possiede certificazioni, tra cui la ISO 13485 per i dispositivi medici, e opera in ambienti a camera bianca ISO 8, ove applicabile. Il suo sistema di gestione della qualità è proattivo e basato sui dati.



Controllo statistico di processo (SPC): le dimensioni critiche dei componenti dell'endoscopio vengono misurate e rappresentate graficamente in tempo reale. Le tendenze vengono analizzate per rilevare eventuali deviazioni dal processo molto prima che producano uno scarto, garantendo una qualità costante.



Tracciabilità completa dei materiali: ogni lotto di resina di grado medicale viene documentato dalla ricezione fino alla produzione, un requisito necessario per la conformità della FDA alla documentazione storica dei dispositivi.



Validazione completa: l'intero processo produttivo, dalla qualificazione dello stampo al confezionamento, è sottoposto a rigorosi protocolli di qualificazione dell'installazione, del funzionamento e delle prestazioni (IQ/OQ/PQ).



La proposta di valore di Ansix Tech: Eliminare i costi di progettazione, creare valore

L'obiettivo finale di Ansix Tech è una riduzione dei costi significativa e misurabile per i suoi clienti, ottenuta non tagliando i costi a scapito della qualità, ma attraverso un'ingegneria intelligente in ogni fase.



Ottimizzazione dei costi dei materiali: eseguendo analisi olistiche delle prestazioni, gli ingegneri di Ansix Tech sono spesso in grado di specificare un tipo di materiale economicamente vantaggioso che soddisfi tutti i requisiti funzionali, evitando la sovraingegnerizzazione. La loro esperienza nella formulazione personalizzata consente inoltre di adattare un materiale alle esigenze specifiche, ottimizzando il rapporto costo/prestazioni.



Vantaggi in termini di efficienza di processo: il fiore all'occhiello è il raffreddamento conformale, che riduce drasticamente i tempi di ciclo. Ogni secondo risparmiato si moltiplica per milioni di pezzi, abbassando drasticamente il costo unitario. Macchine completamente elettriche ad alta efficienza energetica e parametri di processo ottimizzati riducono ulteriormente i costi operativi.



Massimizzazione della resa ed eliminazione degli scarti: la combinazione di DFM predittivo, ingegneria di processo robusta e SPC si traduce in tassi di resa al primo passaggio superiori al 99%. Ciò elimina virtualmente gli ingenti costi associati a scarti, rilavorazioni e tempi di inattività della produzione, incrementando direttamente la redditività del cliente.



Tempi di immissione sul mercato accelerati: l'approccio ingegneristico integrato e simultaneo, in cui esperti di materiali, stampi e processi collaborano fin dal primo giorno, riduce drasticamente i cicli di sviluppo. Portare sul mercato un prodotto affidabile più rapidamente offre ai clienti un vantaggio competitivo e finanziario fondamentale.



Tabella: Principali leve di riduzione dei costi nella produzione di componenti per endoscopi

Conclusione: Una partnership per l'innovazione medica

La produzione di endoscopi flessibili rappresenta un esempio concreto dell'incontro tra precisione estrema ed economicità. Ansix Tech ha dimostrato che questi imperativi non sono in conflitto, ma possono essere raggiunti in modo sinergico attraverso una filosofia tecnica unificata. Controllando e ottimizzando l'intera catena del valore, dalla molecola di polimero al componente confezionato, Ansix Tech offre ai produttori di dispositivi medicali molto più che semplici componenti.



Offrono affidabilità certificata, cicli di innovazione accelerati e una riduzione definitiva dei costi totali. In un settore in cui il miglioramento dell'assistenza al paziente e la gestione dei costi sono obiettivi congiunti, il modello di produzione di precisione orientata al valore di Ansix Tech non è solo un servizio, ma una partnership strategica che dà impulso alla prossima generazione di scoperte mediche.



testo

diagramma di flusso LR

A[Scienza dei materiali e selezione] --> B[Progettazione digitale e analisi DFM]

B --> C [Ingegneria di precisione degli stampi]

C --> D[Scientifico]
Processo di stampaggio a iniezione

D --> E[Automatizzato]
Garanzia di qualità]

E --> F[Certificato]
Imballaggio e consegna]



G[Ottimizzazione dei costi] -.-> A

G -.-> B

G -.-> C

G -.-> D

G -.-> E



H[28+ anni]
Esperienza medica] -.-> A

H -.-> B

H -.-> C

H -.-> D

Per ulteriori informazioni sulle capacità di Ansix Tech nello stampaggio a iniezione di dispositivi medici, visitare www.ansixtech.com.
