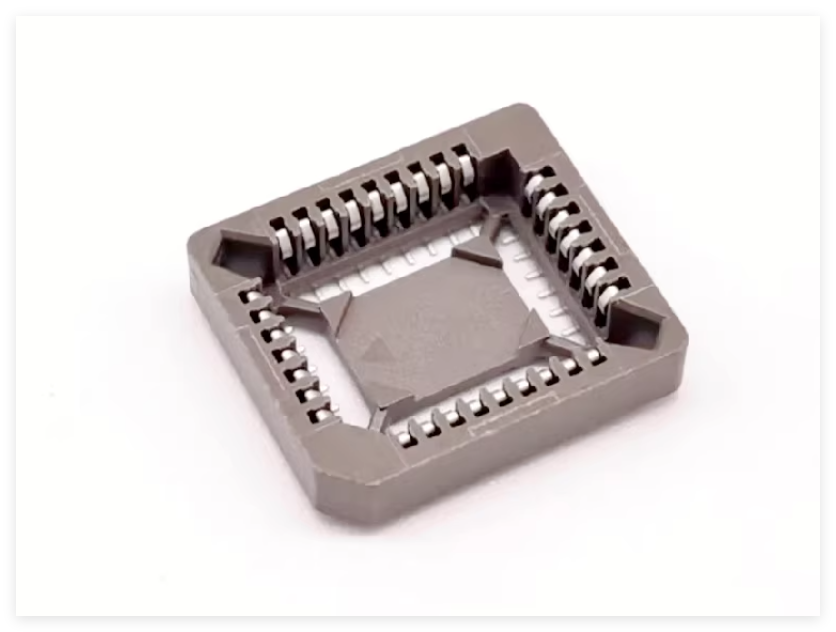

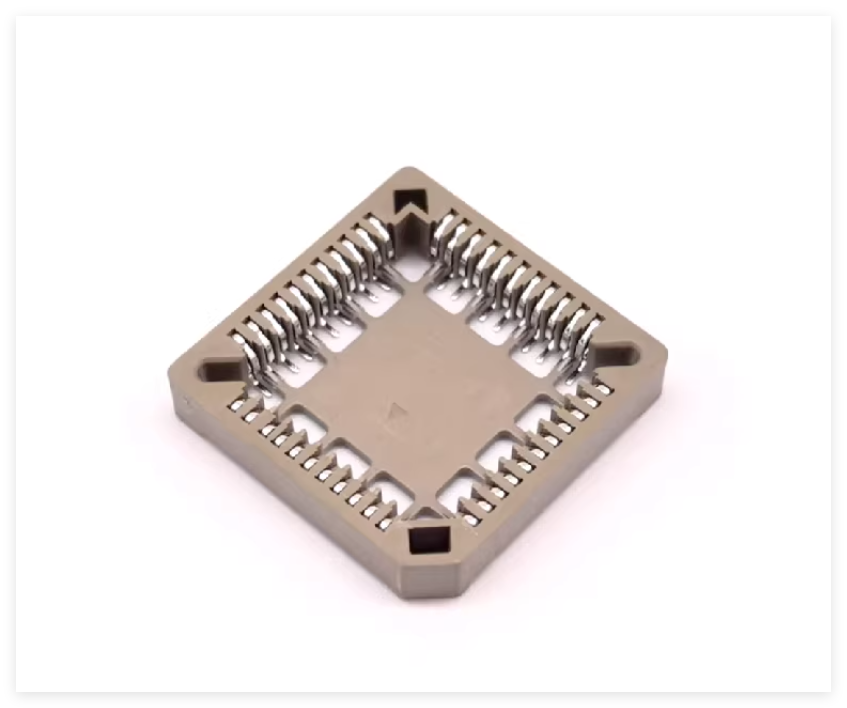

Ansix Technologiepioniere bei der Herstellung von Hochleistungs-PEEK-Chip-Sockeln und senken damit die Kosten für Halbleiterkunden

Suzhou, China – 23. Januar 2026 – In der anspruchsvollen Welt der Halbleiterprüfung, wo Präzision, Zuverlässigkeit und Geschwindigkeit unerlässlich sind, entscheidet oft eine entscheidende Komponente über den Erfolg: der Testsockel. Diese Sockel, die empfindliche Chips während des Burn-in-Tests und der Funktionsprüfung temporär halten und verbinden, müssen extremen Temperaturen standhalten, formstabil bleiben und über Tausende von Zyklen hinweg eine gleichbleibende elektrische Leistung gewährleisten. Jahrzehntelang setzten Hersteller auf traditionelle Materialien mit hohen Kosten und begrenzter Lebensdauer. Nun revolutioniert Ansix Technology Co., Ltd., ein Spezialist für fortschrittliches Spritzgießen von technischen Kunststoffen, den Markt mit einem bahnbrechenden Projekt: der Massenproduktion von Chip-Sockeln aus Polyetheretherketon (PEEK). Durch die Nutzung umfassender Expertise in der Materialwissenschaft, FormendesignDurch Prozessoptimierung erfüllt Ansix Tech nicht nur die strengen Anforderungen der Halbleitergiganten, sondern erzielt auch drastische Kostensenkungen – oft werden die Stückkosten im Vergleich zu herkömmlichen Lösungen um 30–40 % gesenkt.



  1. Marktnachfrage und Designerfordernisse für PEEK-Chip-Sockel

Das unaufhörliche Streben nach kleineren, schnelleren und leistungsfähigeren Halbleitern hat die Anforderungen an Testumgebungen stark erhöht. Testsockel müssen dauerhaft bei Temperaturen von bis zu 200 °C und darüber funktionieren, beständig gegen Chemikalien aus Reinigungsmitteln sein und minimale Ausgasungen aufweisen, um die Reinräume nicht zu kontaminieren. Darüber hinaus müssen sie über Tausende von Steckzyklen hinweg eine Dimensionsstabilität im Submikrometerbereich gewährleisten, um einen präzisen elektrischen Kontakt sicherzustellen.



PEEK, ein Hochleistungsthermoplast, erweist sich als idealer Kandidat. Wie ein aktuelles Branchen-Whitepaper hervorhebt, bietet Victrex PEEK „hervorragende mechanische Eigenschaften, darunter hohe Festigkeit, Steifigkeit und Dimensionsstabilität“, sowie außergewöhnliche chemische Beständigkeit und geringe Ausgasung. Diese Eigenschaften machen es einzigartig geeignet für kritische Halbleiterbauteile, bei denen Präzision und Zuverlässigkeit unerlässlich sind. Das Projekt von Ansix Tech zielt genau auf diese Nische ab: die Herstellung von PEEK-Chip-Sockeln, die höchsten Leistungsanforderungen gerecht werden. Standards und ermöglicht gleichzeitig eine kosteneffiziente Massenproduktion.



  1. Navigieren durch Produktstandards und Zertifizierung

Die Qualität in der Halbleiterindustrie wird durch ein Geflecht internationaler Normen geregelt. Für PEEK-Spritzguss legt ISO 23153-2 die Methoden zur Herstellung von Prüfkörpern und zur Bestimmung der Materialeigenschaften fest. Der Entwicklungsprozess von Ansix Tech basiert auf der Einhaltung dieser Normen und gewährleistet, dass jede Buchse die erforderlichen mechanischen, thermischen und elektrischen Spezifikationen erfüllt. Das Qualitätsmanagementsystem des Unternehmens (ISO 9001:2015) bildet den Rahmen für eine lückenlose Dokumentation, Rückverfolgbarkeit und kontinuierliche Verbesserung und mündet nach umfassenden Validierungsläufen in die formale Serienproduktionszertifizierung.



  1. Vom Konzept zur Realität: Prototypendesign & Fertigungsverifizierung

Die Entwicklung beginnt mit einem digitalen Prototyp. Die Ingenieure von Ansix Tech erstellen mithilfe fortschrittlicher 3D-CAD-Software ein detailliertes Modell der Buchse, das alle wichtigen Merkmale umfasst: Kontaktstiftlöcher, Ausrichtungshilfen, Montagehalterungen und die erforderlichen Entformungsschrägen. Dieses Modell wird anschließend einer fertigungsgerechten Designprüfung (DFM) unterzogen, bei der potenzielle Probleme beim Spritzgießen – wie Wandstärkenabweichungen, Einfallstellen oder Spannungskonzentrationen – identifiziert und behoben werden.



Kernstück dieser Phase ist die Moldflow-Analyse. Mithilfe der Autodesk Moldflow-Software simuliert das Team den Spritzgießprozess für PEEK. Wie eine technische Studie belegt, lassen sich mit der Moldflow-Analyse die Auswirkungen von Füllstoffart und -menge auf Einspritzdruck, Schließkraft, Faserorientierung und Verzug bewerten. Für die Sockelform von Ansix Tech optimiert die Simulation die Angusspositionen, die Kanalgrößen und die Kühlkanalanordnung, um eine gleichmäßige Füllung zu gewährleisten, Bindenähte zu minimieren und die Schwindung zu kontrollieren. Erst wenn die virtuelle Form alle Simulationskriterien erfüllt, fertigt das Unternehmen die physischen Werkzeuge an.



  1. Das Herzstück des Prozesses: Materialauswahl

Die Wahl des richtigen PEEK-Typs ist entscheidend. Ansix Tech verwendet üblicherweise Victrex PEEK 90G, einen unverstärkten, fließfähigen Typ, der ein hervorragendes Verhältnis von mechanischen Eigenschaften und Verarbeitbarkeit bietet. Für Sockel, die eine höhere Steifigkeit und geringere Wärmeausdehnung erfordern, können glasfaserverstärkte (z. B. Victrex PEEK 90GL30) oder kohlenstofffaserverstärkte Typen eingesetzt werden. Diese verstärkten Verbundwerkstoffe verbessern die Dimensionsstabilität und Verschleißfestigkeit deutlich, wie Moldflow-Studien gezeigt haben, in denen Füllstoffe die Fließeigenschaften verbessern und den Verzug reduzieren. Die inhärenten Eigenschaften des Materials – Dauereinsatztemperatur über 260 °C, hohes Festigkeits-Gewichts-Verhältnis und hervorragende dielektrische Eigenschaften – machen es ideal für die anspruchsvolle Testumgebung in der Halbleiterindustrie.



  1. Die Formgestaltung: Wichtige Konstruktionsüberlegungen

Die Konstruktion einer Form für PEEK unterscheidet sich grundlegend von der Konstruktion für herkömmliche Kunststoffe. Das Formenbauteam von Ansix Tech befolgt strenge Prinzipien, von denen viele in Branchenrichtlinien zusammengefasst sind:



Auswahl des Formstahls: Aufgrund der hohen Schmelztemperatur von PEEK (360–400 °C) sind Warmarbeitsstähle wie H13 oder P20 erforderlich, die eine hohe Temperaturfestigkeit, gute Wärmeleitfähigkeit und Korrosionsbeständigkeit bieten.



Kühlsystemdesign: Da PEEK eine hohe Formtemperatur (150–200 °C) erfordert, aber dennoch effizient gekühlt werden muss, um die Zykluszeiten einzuhalten, verfügt die Form über gleichmäßig verteilte Kühlkanäle (oft auf Ölbasis), um Hotspots zu vermeiden und eine gleichbleibende Teilequalität zu gewährleisten.



Anschnitt- und Verteilersystem: Um Scherspannungen zu reduzieren und Fließmarken zu vermeiden, verwendet Ansix Tech präzise Heißkanalventile oder Direktanschnitte an dickwandigen Abschnitten. Die Verteilerkanäle sind glatt und gleichmäßig konstruiert, um eine laminare Strömung zu fördern.



Entlüftung und Auswerfen: Aufgrund des relativ niedrigen Schmelzflussindexes neigt PEEK zum Lufteinschluss. Daher werden am Ende der Füllung und entlang der Trennlinien Entlüftungsschlitze (0,02–0,05 mm tief) eingefräst. Ein großzügiger Entformungsschrägwinkel (1–3°) erleichtert das Auswerfen ohne Verformung des Werkstücks.



Schwindung und Toleranzkontrolle: PEEK weist eine Formschwindung von 1,1–1,4 % auf, die in den Formabmessungen präzise kompensiert werden muss. Kritische Merkmale werden mit engen Toleranzen (oft ±0,02 mm) bearbeitet und sind so konstruiert, dass eine Feinabstimmung während der Bemusterung möglich ist.



  1. Überwindung von Herausforderungen in der Formenherstellung und -verarbeitung

Die Umsetzung des Designs in eine gehärtete Präzisionsform birgt einige Herausforderungen. Die Bearbeitung hochharter Stähle mit Mikrometergenauigkeit erfordert modernste CNC-Maschinen und EDM (Funkenerosion). Der Betrieb bei hohen Temperaturen macht Oberflächenbehandlungen wie Nitrieren oder Hartverchromen notwendig, um die Verschleißfestigkeit zu erhöhen und Anhaften zu verhindern. Da PEEK-Teile häufig Metalleinsätze (z. B. Kontaktstifte) enthalten, muss die Form zudem über präzise Positionierungs- und Klemmvorrichtungen für die Einsätze verfügen, um ein Verrutschen während des Spritzgießens zu verhindern.



Der Formenbearbeitungsprozess von Ansix Tech ist auf Geschwindigkeit und Genauigkeit optimiert:



Detaillierte Designprüfung und DFM-Abnahme.



CNC-Bearbeitung von Formplatten, Kavitäten und Kernen.



EDM für feine Details und komplexe Geometrien.



Präzisionsschleifen und Polieren zur Erzielung einer spiegelglatten Oberfläche (Ra



Wärmebehandlung und Oberflächenbeschichtung.



Montage, Anpassung und Probelauf an einer Hochtemperatur-Spritzgießmaschine.



  1. Die Zähmung des Spritzgießprozesses: Herausforderungen und Optimierung

Das Spritzgießen von PEEK ist anspruchsvoll. Die hohe Schmelzviskosität erfordert Einspritzdrücke von 100–200 MPa, und das enge Verarbeitungsfenster verlangt eine präzise Steuerung der Schmelztemperatur (380–400 °C), der Werkzeugtemperatur (150–200 °C) und der Abkühlgeschwindigkeit. Eine unzureichende Werkzeugtemperatur kann zu vorzeitigem Erstarren und hohen Eigenspannungen führen; eine zu langsame Abkühlung kann die Zykluszeiten verlängern und die Kosten erhöhen.



Die Verfahrenstechniker von Ansix Tech haben einen robusten Parametersatz entwickelt, der Qualität und Effizienz in Einklang bringt:



Die hohe Formtemperatur wird mittels ölbasierter Temperaturregler (TCUs) mit einer Genauigkeit von ±0,5 °C aufrechterhalten.



Die Injektionsgeschwindigkeit wird bewusst reduziert, um übermäßige Schererwärmung und molekularen Abbau zu vermeiden.



Haltezeit und -druck werden optimiert, um den Hohlraum auszufüllen und die Schrumpfung auszugleichen, ohne ihn zu überfüllen.



Durch ein effizientes Kanaldesign wird die Abkühlzeit minimiert, jedoch nicht auf Kosten der Kristallinität und Dimensionsstabilität des Bauteils.



Durch die Feinabstimmung dieser Parameter erzielt Ansix Tech im Vergleich zum Branchendurchschnitt Zykluszeitverkürzungen von 15–20 %, was direkt zu niedrigeren Stückkosten beiträgt.



  1. Qualitätssicherung & Schnelle Lieferung

Jede Produktionscharge durchläuft eine strenge Qualitätskontrolle. Koordinatenmessgeräte (KMG) überprüfen die kritischen Abmessungen, während die Oberflächenbeschaffenheit mikroskopisch auf Defekte untersucht wird. Funktionstests gewährleisten die korrekte Passform mit Standard-Chipträgern und den Kontaktwiderstand. Freigegebene Teile werden in antistatischen, reinraumgeeigneten Materialien verpackt und unter strenger Logistikkontrolle versendet.



Das „Rapid Delivery“-Modell von Ansix Tech basiert auf paralleler Verarbeitung – sich überschneidenden Design-, Werkzeugbau- und Musteraktivitäten – und einem digitalen Faden, der alle Beteiligten verbindet. Dieser Ansatz kann die typische Vorlaufzeit von der Konzeption bis zur Serienproduktion um 30–40 % verkürzen, ein entscheidender Vorteil im schnelllebigen Halbleitersektor.



  1. Ansix Techs Versprechen: Zuverlässigkeit und Wertschöpfung

Ansix Tech ist seit über zehn Jahren auf hochtemperaturbeständige technische Kunststoffe spezialisiert und verfügt über umfassendes Fachwissen im Bereich PEEK-Spritzgießen. Das Projektportfolio des Unternehmens umfasst neben Chip-Sockeln auch Steckverbinder, Isoliergehäuse und Wafer-Handling-Komponenten für führende Halbleiteranlagenhersteller.



„Unsere Mission ist es, kompromisslose Zuverlässigkeit und einen echten Mehrwert zu bieten“, so Dr. Li Wei, Chief Technology Officer von Ansix Tech. „Beim PEEK-Chip-Sockel-Projekt konzentrierten wir uns auf drei Hebel, um die Gesamtbetriebskosten für unsere Kunden zu senken: die intelligente Materialauswahl, die die Lebensdauer der Komponenten verlängert, die Optimierung des Werkzeugdesigns, die die Ausbeute steigert und die Zyklen verkürzt, und die Verfeinerung der Prozesssteuerung, die Abfall und Energieverbrauch minimiert. Das Ergebnis ist ein Hochleistungssockel, der nicht nur die technischen Spezifikationen erfüllt, sondern auch die Kosten pro Test deutlich senkt.“



  1. Fazit: Ein neues Paradigma für die Halbleiterkomponentenfertigung

Der erfolgreiche Einsatz von PEEK-Chip-Sockeln durch Ansix Tech verdeutlicht, wie fortschrittliche Materialien in Verbindung mit ausgefeilter Ingenieurskunst und Prozessdisziplin eine Erfolgsformel in der Halbleiter-Lieferkette bilden können. Durch die Berücksichtigung aller Glieder der Wertschöpfungskette – von der Konstruktionsplanung und dem Werkzeugbau über das Spritzgießen bis hin zur Qualitätssicherung – hat das Unternehmen einen Maßstab für die Herstellung hochpräziser, langlebiger und kostengünstiger Testsockel gesetzt. Da die Halbleiterindustrie ihren unaufhaltsamen Weg zu höheren Packungsdichten und Geschwindigkeiten fortsetzt, werden Partner wie Ansix Tech mit ihrem Fokus auf Innovation und Kosteneffizienz unverzichtbar sein, um die nächste Generation elektronischer Geräte zu ermöglichen.



Über Ansix Technology Co., Ltd.

Ansix Technology ist ein führender Anbieter von Präzisions-Spritzgusslösungen für Hochleistungskunststoffe mit Fokus auf die Halbleiter-, Medizin- und Automobilindustrie. Das Unternehmen mit Sitz in Suzhou, China, betreibt hochmoderne Anlagen für Design, Formenbau und Produktion und bietet globalen Kunden sowohl Rapid Prototyping als auch Serienfertigung an. Weitere Informationen finden Sie unter [Link einfügen]. www.ansixtech.com.
