Technische Exzellenz: Einblick Ansix Techs Toyota Türverkleidungsproduktion
Im Zentrum der modernen Automobilfertigung steht die Herstellung einer einzigen Türverkleidungsform, die Tausende von Stunden Ingenieurskunst, Materialwissenschaft und präziser Handwerkskunst vereint, um das zu erreichen, was einst unmöglich schien: Premiumqualität zu deutlich reduzierten Kosten.
Der globale Markt für Spritzgussteile im Automobilbereich, mit einem Wert von über 220 Milliarden US-Dollar, steht unter enormem Druck, leichtere, stabilere und nachhaltigere Bauteile zu liefern, ohne Kompromisse bei Kosten oder Leistung einzugehen. Ansix Tech hat sich in diesem wettbewerbsintensiven Umfeld als führendes Unternehmen etabliert, insbesondere durch seine Arbeit am komplexen Projekt zur Herstellung von Türverkleidungen für Toyota. Diese Initiative erforderte die Bewältigung anspruchsvoller technischer Anforderungen – von der präzisen Integration der Airbags in die Türen bis hin zur Erzielung makelloser Oberflächen der Klasse A – und die Einhaltung der legendären Toyota-Qualitätsstandards. Standards für Zuverlässigkeit und Kosteneffizienz.
Dieser Artikel beschreibt detailliert den gesamten Ablauf dieses Projekts, vom ersten digitalen Entwurf bis zur finalen schnellen Auslieferung, und hebt hervor, wie Ansix Tech fortschrittliche Ingenieurskunst, strategische Materialauswahl und Prozessoptimierung nutzt, um seinen Automobilpartnern einen außergewöhnlichen Mehrwert zu bieten.
1. Der Entwurf: Gemeinsames Design und erste Prototypenerstellung
Das Projekt für die Toyota-Türverkleidung begann lange vor dem ersten Stahlschnitt. Den Anfang machte eine gemeinsame digitale Designphase, in der die Ingenieure von Ansix eng mit dem Designteam von Toyota zusammenarbeiteten. Die Türverkleidung, eine komplexe Baugruppe, die strukturelle, ästhetische und sicherheitsrelevante Funktionen (einschließlich einer nahtlos integrierten Airbagklappe) vereint, erforderte eine präzise 3D-Modellierung. Mithilfe fortschrittlicher CAD-Software erstellte das Team eine computergestützte Master-Darstellung des Bauteils – ein entscheidender Schritt, den Toyotas eigene Patentliteratur für die moderne Prototypenentwicklung hervorhebt.
Eine zentrale Herausforderung, die frühzeitig erkannt wurde, war das Vorhandensein von Hinterschnitten und komplexen Geometrien – Merkmale, die das Bauteil in der Form einschließen konnten. In Anlehnung an ähnliche, von Toyota patentierte Methoden nutzte Ansix Tech CAD, um spezielle Kerne zu konstruieren, die diese Hinterschnittbereiche bereits bei der ersten Formherstellung ausfüllten. Diese digitale Voraussicht ermöglichte die Fertigung eines perfekten Urmodells, das anschließend zur Erstellung einer Silikon-Urform diente. Dieser Ansatz, der die traditionelle Prototypenfertigung optimiert, ermöglichte die schnelle und präzise Produktion von Erstmuster-Prototypen für die Designverifizierung, Passungs- und Funktionsprüfung ohne die Kosten einer kompletten Produktionsform.
2 Die Grundlage: Strategische Materialwissenschaft
Die Wahl des richtigen Kunststoffs war von entscheidender Bedeutung. Die Türverkleidung ist ein großes, statisch anspruchsvolles Bauteil, das formstabil, stoßfest und ästhetisch ansprechend sein muss. Ansix Tech wählte, basierend auf fundierter Branchenkenntnis und Spezifikationen, die mit den Forschungsergebnissen von Toyota abgestimmt sind, einen Hochleistungs-Polypropylen-Verbundwerkstoff (PP).
Das gewählte Material ist kein einfacher Kunststoff, sondern eine hochentwickelte, speziell entwickelte thermoplastische Zusammensetzung. Seine Zusammensetzung ist entscheidend für Leistung und Kosten:
Basisharz (55-75%): Ein kristallines Polypropylen bildet die grundlegende Strukturmatrix und bietet eine ausgezeichnete chemische Beständigkeit und Verarbeitbarkeit.
Elastomermodifikator (10–30 %): Eine Mischung aus Kautschuken, darunter Ethylen-Octen-Copolymer, wird dem PP beigemischt. Diese entscheidende Zugabe verbessert die Schlagzähigkeit bei niedrigen Temperaturen erheblich und verhindert so das Zersplittern des Bauteils in kalten Klimazonen – eine unverzichtbare Anforderung an Sicherheit und Langlebigkeit.
Mineralischer Füllstoff (15–25 %): Feines Talkum mit einem durchschnittlichen Partikeldurchmesser unter 3 µm wird hinzugefügt. Dieser Füllstoff erhöht die Steifigkeit (Modul), verbessert die Dimensionsstabilität durch Reduzierung von Schrumpfung und Verzug und erhöht die Wärmeformbeständigkeitstemperatur (HDT). Entscheidend ist auch die Senkung der Rohstoffkosten, da Talkum günstiger ist als das Polymerharz.
Diese PP+EPDM-T20-Sorte (Polypropylen + Ethylen-Propylen-Dien-Kautschuk + 20 % Talkum-Füllstoff) stellt ein optimales Gleichgewicht dar. Ihre typischen, aus Industriestandards abgeleiteten Eigenschaften sind nachfolgend aufgeführt:
*Tabelle 1: Typische Eigenschaften von PP+EPDM-T20 für Türpaneele*
Für gut sichtbare und häufig berührte Bauteile wie die Türgriffblende spezifizierte Ansix eine PC/ABS-Legierung. Dieses Material vereint die Festigkeit und ästhetische Klarheit von Polycarbonat mit der Verarbeitbarkeit von ABS und lässt sich problemlos galvanisieren oder lackieren, um eine hochwertige, metallische Oberfläche zu erzielen.
3 Virtuelle Perfektion: Moldflow-Analyse (DFM)
Nachdem das Material ausgewählt und das Teiledesign festgelegt war, nutzte Ansix Tech die Moldflow-Simulationssoftware, um den Spritzgießprozess virtuell zu simulieren. In dieser Phase des digitalen Fertigungsmanagements (DFM) werden erhebliche Kosten eingespart und die Qualität sichergestellt.
Die Ingenieure importierten das 3D-Modell, um Füllmuster, Kühlleistung und potenzielle Defekte zu analysieren. Die Software simulierte den Fluss des geschmolzenen Kunststoffs durch verschiedene Anguss-Systeme und sagte Probleme wie die folgenden voraus:
Lufteinschlüsse: Luftpolster, die Oberflächenfehler oder Schwachstellen verursachen können.
Schweißnähte: Stellen, an denen getrennte Schmelzfronten aufeinandertreffen und dadurch möglicherweise ein sichtbarer oder struktureller Fehler entsteht.
Senkmarken: Lokalisierte Vertiefungen, die durch ungleichmäßige Abkühlung entstehen.
Durch den Vergleich verschiedener Angusspositionen – beispielsweise eines einzelnen großen Angusses gegenüber mehreren kleineren Punktangüssen – optimierte das Team die Füllzeit, die Druckverteilung und die Optik. Diese virtuelle Optimierung machte kostspielige, auf Versuch und Irrtum basierende Anpassungen an der eigentlichen Presse überflüssig und sparte so wochenlange Arbeitszeit und erheblichen Materialverlust.
4. Werkzeugherstellung: Präzision Formendesign und Fertigung

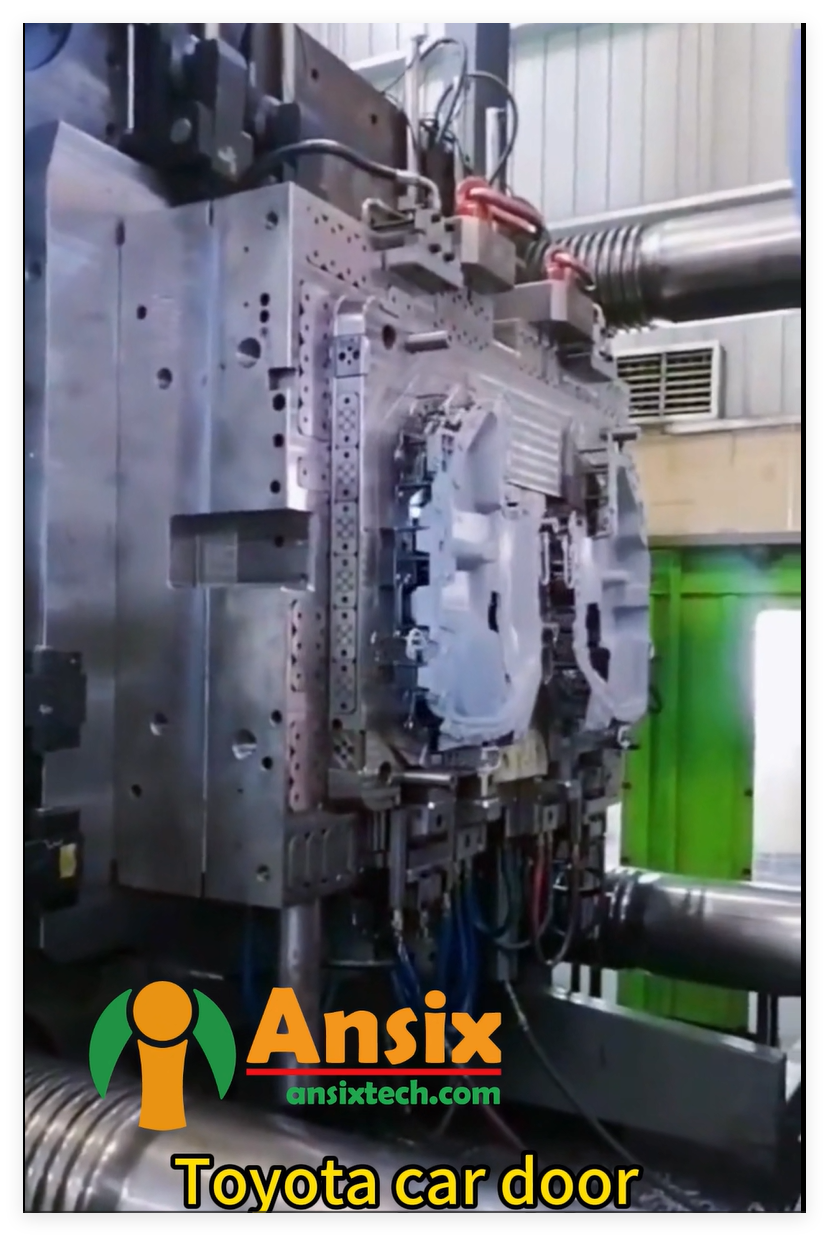

Die Form selbst ist ein Meisterwerk der Ingenieurskunst. Ansix Tech entwickelte eine einteilige, hochleistungsfähige Form zur Herstellung des großen Paneels. Wichtige Systeme innerhalb der Form wurden für maximale Leistung und Effizienz ausgelegt:
Kühlsystem: Ein komplexes Netzwerk konturnaher Wasserkanäle wurde präzise an die Oberflächenkontur des Bauteils angepasst. Dies gewährleistet eine gleichmäßige und schnelle Wärmeabfuhr, was den größten Einfluss auf die Reduzierung der Zykluszeit hat. Schnellere Kühlung führt direkt zu mehr Teilen pro Stunde und geringeren Stückkosten.
Anguss- und Verteilersystem: Basierend auf den Moldflow-Ergebnissen wurde ein Heißkanalsystem mit strategisch positionierten Ventilanschnitten gewählt. Dieses fortschrittliche System hält den Kunststoff zwischen den Zyklen in den Verteilerkanälen flüssig, wodurch Angussverluste vermieden und eine präzise, sequentielle Steuerung der Kunststoffeinspritzung ermöglicht wird. Dies optimiert die Füllung und minimiert Spannungen.
Auswurfsystem: Aufgrund der großen Oberfläche des Bauteils wurde eine sorgfältig angeordnete Konstruktion von Auswerferstiften und -hülsen entwickelt. Deren Positionierung gewährleistet ein reibungsloses Auswerfen des ausgehärteten Bauteils ohne Verformung oder Oberflächenbeschädigung.
Stahlauswahl: Für verschiedene Funktionen wurden unterschiedliche Formstähle verwendet. Kern- und Kavitätseinsätze bestanden aus vorgehärtetem Edelstahl (z. B. P20 oder 420SS) für hervorragende Polierbarkeit und Korrosionsbeständigkeit, die für eine Oberflächengüte der Klasse A entscheidend sind. Hochbeanspruchte Bereiche wie Angüsse und Schieber wurden aus gehärtetem Werkzeugstahl (z. B. H13) gefertigt, um eine Lebensdauer von Millionen von Zyklen zu gewährleisten.
5 Die Kunst des Prozesses: Optimierung und Qualitätskontrolle
Nach dem Einbau der Form in eine Hochdruck-Spritzgießmaschine verlagerte sich der Fokus auf die Optimierung der Prozessparameter. Ansix Tech verfolgte dabei einen wissenschaftlichen Ansatz und behandelte die Schlüsselparameter als voneinander abhängige, anzupassende Variablen.
Tabelle 2: Wichtige Prozessparameter und Optimierungsziele
Die Qualitätskontrolle ist kontinuierlich und mehrstufig. Die Erstmusterprüfung umfasst vollständige 3D-Scans mit einer Koordinatenmessmaschine (KMM), um die Maße mit dem digitalen Modell abzugleichen. Während der Produktion werden mithilfe statistischer Prozesskontrolle (SPC) kritische Maße anhand von Stichproben überwacht. Sichtprüfungen unter kontrollierter Beleuchtung dienen der Erkennung von Oberflächenfehlern, und Funktionstests gewährleisten, dass Funktionen wie die integrierte Airbagklappe einwandfrei funktionieren und sich beim Auslösen sauber entlang einer vordefinierten Trennlinie trennen.
6. Wertschöpfung: Der Technologievorteil von Ansix
Der Höhepunkt dieses ingenieurtechnisch aufwändigen Prozesses ist eine spürbare Reduzierung der Gesamtkosten für Toyota, die erreicht wurde, ohne die für die Marke typische Qualität zu beeinträchtigen.
Materialeffizienz: Durch den Einsatz von mineralgefülltem PP werden die Rohmaterialkosten pro Bauteil gesenkt. Das Heißkanalsystem eliminiert Angussreste und steigert die Materialausbeute auf nahezu 99 %.
Prozesseffizienz: Optimierte Kühl- und Zykluszeiten, abgeleitet aus Moldflow-Analysen und wissenschaftlichen Spritzgussverfahren, maximieren die Produktivität der Presse. Eine Reduzierung der Zykluszeit um 5 Sekunden kann die Jahresproduktion um Zehntausende von Teilen steigern.
Integriertes Design: Durch die Berücksichtigung der Herstellbarkeit von Anfang an – durch die Zusammenfassung von Teilen und die Vereinfachung der Montage (z. B. durch das Formen von Merkmalen in einem Arbeitsgang, die andernfalls Schweißen erfordern würden) – hilft Ansix Tech Toyota dabei, nachgelagerte Arbeits- und Logistikkosten einzusparen.
Zuverlässigkeit und Geschwindigkeit: Eine robust konstruierte und gefertigte Form zeichnet sich durch eine längere Lebensdauer und weniger Ausfallzeiten aus und gewährleistet so eine stabile Just-in-Time-Lieferung. Der optimierte Prozess von Ansix Tech – von der digitalen Konstruktion bis zur validierten Produktion – ermöglicht die schnelle Lieferung hochwertiger Werkzeuge und Komponenten.
Dieses Projekt verkörpert eine moderne Fertigungsweisheit: Die größten Kosteneinsparungen werden bereits lange vor Produktionsbeginn in das Produkt integriert. Mithilfe von Materialwissenschaft, digitaler Simulation, Präzisionswerkzeugbau und Prozessintelligenz beweist Ansix Tech, dass die Bereitstellung außergewöhnlichen Mehrwerts der zuverlässigste Weg ist, das Vertrauen der anspruchsvollsten Automobilhersteller der Welt zu gewinnen und zu erhalten.
