PEEK精密成形
特徴
ハードパワー・ファウンデーション ― 優れた機器を通じて顧客の信頼を築く
1.1 精密金型製造装置
Ansix Techは、世界最高水準の金型製造設備に戦略的に投資することで、納品するすべての金型が最も厳しい業界仕様を満たすか、それを上回ることを保証しています。
5軸高速マシニングセンター ― 当社工場には、モリセイキや牧野フライス製作所といった一流メーカーの先進的な5軸CNCマシニングセンターが完備されており、硬度60HRCまでの鋼材で、加工精度0.002mm、表面粗さRa
ワイヤ放電加工（低速ワイヤ切削）— 当社は、AgieCharmilles社およびSodick社製の高精度ワイヤ放電加工機を使用しており、0.002mmの精度と0.05μmの表面粗さを実現しています。この技術は、直径0.03mmまでの微細な穴、狭いスロット、フライス加工では届かない鋭利な内角の加工に不可欠です。薄肉PEEK部品の場合、この高精度加工により、排出時の変形を防ぎ、製造ライフサイクル全体を通して均一な肉厚を確保できます。
-

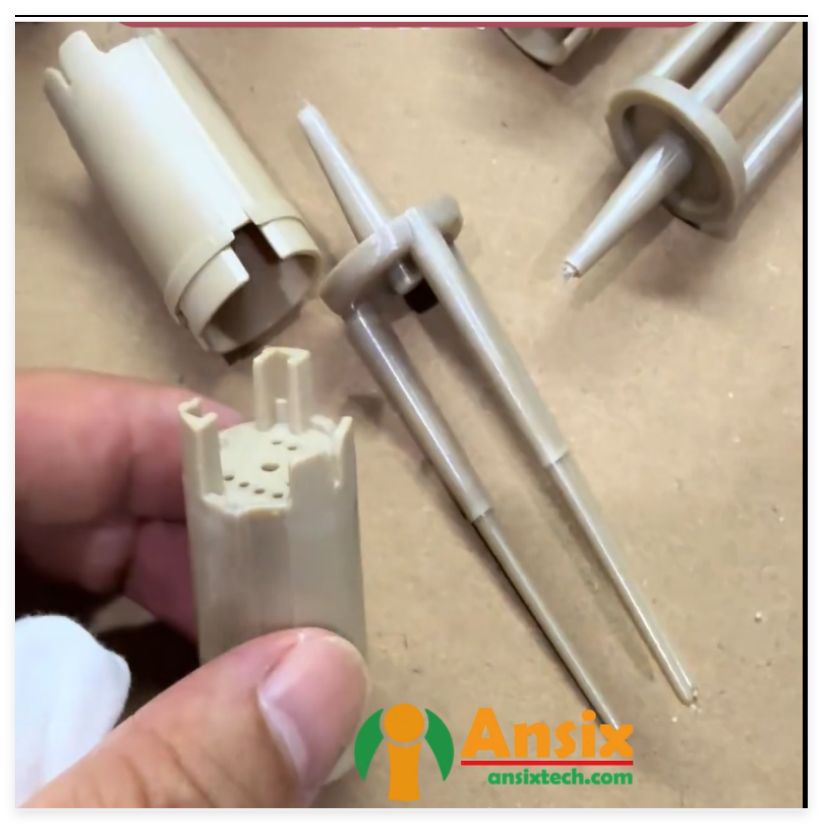

金型の説明
製品素材：
ピーク
金型材料：
H13ESR
虫歯の数：
1
接着剤供給方法：
コールドランナー
冷却方法：
水冷
成形サイクル
22.5秒
- 金型製造プロセスと製品材料の選定
型彫り放電加工（シンクEDM）— AgieCharmilles社とMakino社の技術を用いた当社の型彫り放電加工は、±0.002mmの精度と鏡面仕上げ（Ra
精密研削 ― OKAMOTOの平面研削とWAIDAのプロファイル研削は、±0.001mmの精度を実現します。これは、焼入れ鋼製金型部品の仕上げにおいて非常に重要であり、完全に平坦なパーティング面と、バリを排除し、数百万回のサイクルにわたって寸法精度を維持する精密な摺動嵌合を保証します。
1.2 射出成形機の保有状況
Ansix社は、30トンから400トンまでの型締め力に対応する、全電動サーボ射出成形機を幅広く保有しており、マイクロサイズの医療用インプラント（1グラム未満の重量）から、より大型の産業用構造部品（数百グラムまで）まで、幅広い部品の製造が可能です。
全電動サーボ駆動技術 ― 当社の機械はすべて高精度サーボモーターで駆動され、油圧システムと比較してエネルギー消費量を50～80%削減しながら、従来機を凌駕する優れたサイクル精度を維持します。当社の機械は±0.1%の再現精度を実現し、生産工程全体を通して部品間の均一性を保証します。
クリーンルーム対応性 — 当社の全電動式機械はクリーンルームでの使用に対応しており、作動油による汚染リスクがないため、ISO 13485認証を取得した医療機器製造や、微粒子制御が極めて重要な半導体部品製造に最適です。
リアルタイムプロセスモニタリング ― 各装置には超音波厚さセンサーが搭載されており、肉厚の変動をリアルタイムで監視し、射出圧力と保圧を自動的に補正することで寸法精度を確保します。超精密加工用途向けには、金型内温度・圧力センサーによるクローズドループ制御により、50ミリ秒未満の応答時間を実現します。
-
金型製造におけるコア競争力 ― 測定可能な業績指標
2.1 カビの寿命
金型部品 材料グレード 硬度（HRC） 保証されたライフサイクル（未記入） 保証された耐用年数（GF/CF強化）
金型ベース P20 / 45ポンド 30～35 1,000,000 50万
空洞／コア S136 / STAVA 52-56 1,000,000以上 50万
摩耗しやすいインサート H13 / 2344 48-52 80万 40万
最先端技術／ゲート DC53 / SKD11 58-62 60万 30万
耐腐食性 M340 / 4Cr13 / 9Cr18 50-54 50万 25万
高光沢表面 NAK80 38-42 40万 20万
当社の金型材料戦略は、「金型のメンテナンスが必要になるまでに、何個の部品を生産できますか？」というお客様の疑問に直接お答えします。特殊な耐摩耗性工具鋼と高度なコーティングにより、金型の寿命を業界標準と比較して最大40%延長し、金型の減価償却費と生産中断コストを大幅に削減します。Ansixの金型はすべて、完全な材料認証レポート（分光分析）と詳細な熱処理プロファイルが付属しており、完全なトレーサビリティを確保しています。
2.2 達成可能な寸法公差
標準構造部品 — ±0.05mm (ISO 2768-m)。CNC加工から射出成形に移行するお客様にとって、この公差クラスは、機能的な適合要件を維持しながら、部品あたり30～50%のコスト削減を即座に実現します。
精密歯車および医療機器部品 — ±0.005mm。この超精密な性能は、PEEKの半結晶性収縮挙動を考慮した補正キャビティ設計によって実現されています。PEEKの収縮率は、グレードと冷却速度によって通常1.0～2.0%の範囲です。当社の金型キャビティは、最終部品の寸法に合わせて加工されるのではなく、目標寸法＋予測収縮率＋熱膨張率という計算式に基づいてオーバーサイズ設計されています。
2.3 金型の種類と機能
ホットランナーシステム — Ansixは、PEEK用のカスタムホットランナーソリューションを専門としています。従来のPEEKのコールドランナー成形では、材料の無駄が25%を超えるという問題がありました。当社の高温ホットランナーシステムは、ランナーの無駄を完全に排除し、大量生産における原材料消費量を20～30%削減します。PEEKは材料費が高い（一般的なエンジニアリングプラスチックの5～10倍）ため、年間数万ドルのコスト削減につながります。
スタックモールド ― 2段式スタックモールドは、同じ機械と設置面積で生産量を実質的に2倍にします。年間50万個を超える大量生産が必要なPEEK部品の場合、スタックモールドを使用することで、部品あたりの人件費と間接費を約50%削減できます。
ツーショット／マルチマテリアル成形 ― PEEKとエラストマーまたはその他のエンジニアリングプラスチックを単一の成形サイクルで組み合わせることで、二次組立工程が不要になります。ソフトタッチオーバーモールドを必要とする医療機器や、静電気散逸性インサートを必要とする半導体部品の場合、マルチショット成形はサプライチェーンを簡素化し、組立コストを15～25%削減します。
高光沢ミラー仕上げ金型 ― 表面粗さRa
2.4 ゲートおよびランナーの設計最適化
包括的な金型流動解析により、鋼材を切断する前に、溶接線の位置、ガストラップの位置、キャビティ充填の不均衡を事前に特定します。当社のアプローチは次のとおりです。
予測型欠陥排除 ― Autodesk MoldflowとMoldex3Dを使用して射出成形プロセス全体をシミュレーションし、設計段階で潜在的なウェルドライン、ヒケ、ボイド、ショートショット、反りなどのリスクを特定します。これにより、変更にかかる費用と日数はゼロになります。
ゲート配置の最適化 ― 厚肉部では、保持圧力によって体積収縮を効果的に補償できる場所にゲートを戦略的に配置し、複雑な形状に対しては多段階のゲート開閉を行うことで、キャビティへの充填バランスを確保し、溶接線の視認性を最小限に抑えます。
ランナーバランス ― マルチキャビティ金型の場合、流量の不均衡を2%未満に抑え、すべてのキャビティで同期充填を保証し、すべてのキャビティから同一の部品品質を実現します。
2.5 標準リードタイム
カビの複雑さ 標準リードタイム 納期短縮（追加料金）
シンプルな金型（キャビティ数10個以下、基本的な形状） 10～15日 7～10日
中程度の複雑さの金型（設計＋製作期間：15～25日） 25～45日 20～30日
複雑な金型（マルチアクション、ホットランナー、ツーショット） 45～60日 35～45日
緊急注文の場合、当社は24時間365日体制で機械加工を行い、複数のCNCセンターで並列処理を実施しています。重要な保証事項：納期短縮に関わらず、当社のT0サンプル検証プロトコルは決して妥協しません。すべての金型は、出荷前に充填分析、冷却検証、および射出試験を完全に完了します。
第3章：射出成形プロセス管理 ― 顧客の品質不安の解消
3.1 製造実行システム（MES）
Ansixの射出成形機はすべてネットワーク接続され、当社のMESプラットフォームに統合されています。このプラットフォームでは、温度（バレルゾーンから金型表面まで）、圧力（射出圧力、保圧圧力、背圧）、速度（射出速度プロファイル）、タイミングパラメータなど、すべてのプロセスパラメータが多段階の認証制御によってロックされています。パラメータの変更には、エンジニアリングレベルの認証と完全な監査ログ記録が必要です。
バッチ間の一貫性 ― 初回品検査レポートと最終品検査レポートは、すべての生産バッチに対して自動的に生成されます。医療機器や規制対象業界においては、これにより個々の部品の成形条件まで遡って完全なトレーサビリティが確保されます。
3.2 寸法安定性制御
金型温度ゾーン制御 ― 当社のPEEK金型は、キャビティゾーンとコアゾーンにそれぞれ独立した冷却／加熱回路と、コンフォーマル冷却チャネル（間隔15～20mm）を備えており、ゾーン間の表面温度差を±2℃以内に抑えます。均一な温度分布により、PEEK部品の反りの主な原因である収縮差を防ぎます。
測定結果 — 3週間にわたる典型的なPEEKブラケット部品の連続生産データによると、主要な穴間隔のばらつきは0.02mm以下であり、CPKは全体を通して1.33以上を維持しています。
3.3 表面仕上げおよび外観基準
完璧な透明パーツ ― 気泡なし、流れ線なし、曇りなし
めっき可能な部品 - ガス痕がなく、クロムまたはニッケルめっきに適しています
高光沢光学仕上げ ― レンズグレードの透明度を実現する表面粗さ Ra ≤ 0.2μm
塗装やパッド印刷が必要な部品については、設計段階の早い段階で補正用の抜き勾配と変形許容値を組み込むことで、二次的な治具を使用せずに±0.10mm以内の印刷位置精度を確保します。
3.4 特殊材料加工技術
Ansixは、PC/ABSブレンド、PC、PPS+40%GF、PEEK、PTFE、PFA、PA6+GF30、PBT、PEI、PPS、LCP、液状シリコーンゴム（LSR）など、エンジニアリングプラスチック全般にわたる豊富な製造経験を有しています。
各材料について、試作生産を通じて検証された加工期間を文書化して保管しています。
UL94 V-0難燃性規格 - 電子機器筐体部品について検証済み
紫外線安定性 — 3,000時間試験済み、ΔE
生体適合性 — 医療用インプラント成形に関するISO 10993認証プロトコル
第4章：フルストリームサービス ― 顧客管理のオーバーヘッド削減
4.1 早期関与（DFMレポートへの署名前）
金型投資を行う前に、Ansixは包括的な製造性設計（DFM）レポートを提供し、以下の点を評価します。
射出成形時の固着や表面の引きずり跡を防ぐための抜き勾配の推奨事項（精密部品の場合は最低0.5°、標準は1.5°）
壁厚の最適化（均一な目標厚さ、遷移比は最大3:1）により、ヒケや収縮差を最小限に抑える。
ゲート位置の選定とランナー設計に関する推奨事項
化粧面A面におけるエジェクタピン痕の位置と許容公差域
リブと壁の厚さの比率の制限（通常、リブの反対側にヒケが発生するのを防ぐため、壁の厚さの60%以下）
この事前分析により、射出成形における最も高額なミス、すなわち金型が完全に製造された後に生産過程で生じた部品形状の矛盾が発覚するという事態を防ぐことができます。変更コストがゼロであるソリッドモデル段階で問題を特定することで、お客様は4～8週間の再作業時間と1万ドル～3万ドルの不要な金型変更費用を節約できます。
4.2 サンプル成形試験（T0～T3）
各金型は反復的な検証プロセスを経る。
T0（最初の記事）—初期サンプルセットにより、充填と排出に関する根本的な問題が特定される
T1（最初の最適化反復）— 経験的データに基づいて調整が行われた
T2（第2版）— ゲート形状、通気口の位置、冷却の微調整
T3（本番環境対応）— 完全に検証済みのツールで、本番環境のパラメータが文書化されています。
当社は電極製造と放電加工（EDM）の能力を社内に維持しており、サプライヤー検証試験のために工具を外部に送ることなく、迅速な工具変更が可能です。多キャビティ金型については、マスターツールフレームを完全に再構築することなく、ゲート設計、ランナー断面、冷却レイアウトなどの代替案を試験するために、交換可能なインサートを特別に設計しています。これにより、試験コストを40～60%削減できます。
4.3 パイロット生産検証
本格的な量産開始に先立ち、Ansix社は100～500ショットの試験運転を実施し、完全な統計的プロセス管理データを取得しています。
ショットごとのサイクルパラメータのログ記録
CMMを用いた初回品寸法検査
機能に不可欠なすべての側面におけるCPK分析
根本原因の文書化による欠陥率の追跡
パイロット検証は二つの目的を果たします。顧客は実証的な生産データを受け取り、プロセス能力を承認できます。また、AnsixはベースラインとなるCPK値を取得し、将来の生産と比較することでプロセスドリフトを検出できます。3つの連続したパイロットバッチでCPK≧1.33が確認されるまで量産は開始されません。これにより、1万個の不適合部品を下流工程に投入した後に能力の問題が発覚するリスクを排除できます。
4.4 メンテナンスとスペアパーツ
Ansixのすべての金型には、以下の標準スペアパーツキットが付属しています。重要なエジェクターピン（3セット）、交換可能なコアピン（2セット）、スペアの摩耗プレート、追加のスライドジブ、およびランナーシャットオフ。
定期メンテナンス — 20万ショットの成形ごとに、Ansixはお客様の工場にある金型、または当社工場に返却された金型に対して予防メンテナンスを実施します。これには、パーティングラインの再研磨、ベントの洗浄/再切断、ゲートの研磨、冷却チャネルのスケール除去、スライダーおよび摩耗プレートの検査、そして寿命が近づいている摩耗部品の交換が含まれます。
金型修理 ― 当社は社内に電極製造部門と放電加工部門を擁し、24時間365日稼働のCNC加工センターを備えているため、緊急金型修理（損傷したキャビティ表面の溶接、破損したコアピンの交換、ゲートシステムの再切削など）は、当社施設到着後24時間以内に完了します。24時間シフトあたり平均12,000個の部品を成形する金型を使用しているお客様の場合、1日の修理期間で約12,000個の完成部品の生産時間を回復できます。これは、工場外での金型修理に3～5日かかる競合他社と比較して大幅な改善です。
第5章：競争上の差別化 ― 顧客の課題に対する直接的な取り組み
顧客の問題 アンシックス・コミットメント（測定可能な価値）
金型は頻繁に故障し、生産スケジュールを中断させる。 当社では、金型は出荷前に2,000ショットの加速寿命試験を実施し、接触頻度の高いすべての表面について詳細な摩耗レポートを作成しています。さらに、金型部品には3年間の構造保証（通常の消耗品を除く）を提供しています。
部品のバリ取りには高価な手作業によるトリミングが必要です パーティング面は0.005mm以下の平面度で加工され、PEEKの熱膨張差を補正するセルフロック式クランプ機構を組み込んでいます。生産工程全体を通してバリは0.03mm以下で、手作業によるトリミングは一切不要です。
部品の寸法は製造ロットごとに異なります。 超音波肉厚計と金型内温度/圧力センサーを搭載したすべての機械は、リアルタイムのクローズドループ制御により、規格外の部品が製造される前に、3σ限界を超えるプロセス偏差をオペレーターに警告します。
工具の修理には数週間かかる 現場での電極加工と放電加工（EDM）により、修理作業は当社施設から持ち出すことなく完了します。通常の溶接・交換作業は24時間以内に完了します。重要度の高い工具については、すぐに取り付けられるよう、事前に加工済みの予備コアインサートを常備しています。
梱包不良／収縮不良／空隙不良 金型流動シミュレーションにより、設計段階で充填に関連する潜在的な欠陥をすべて特定できます。ゲート位置、ランナー断面、パッキン圧力プロファイル、冷却バランスは、生産不良が発生した後ではなく、加工開始前に最適化します。
PEEK材料の廃棄物が多い ホットランナーシステムは、コールドランナーによる材料ロス（通常、射出重量の15～25%）を排除します。コールドランナー用途では、スプルーとランナーの設計を最小許容長さと直径に最適化することで、標準設計と比較して材料ロスを60～80%削減します。
第6章：PEEK材料採用戦略 ― ポリマーからパッケージ部品までの完全なトレーサビリティ
6.1 原材料の選定と特性評価
PEEKは、高い溶融粘度（せん断劣化に敏感）、約343℃の融点、約0.5%の平衡吸湿率、および精密な金型温度制御を必要とする半結晶性の収縮挙動を示す。
PEEKグレードの選定 — Ansixは、Victrex（無充填、GF30、CF30グレード）、Solvay、Ensingerなどの世界的に認められたPEEKコンパウンダー、および国内の認定サプライヤーと提携しています。各プロジェクトにおいて、材料選定では以下の点を考慮します。
未充填PEEK（収縮率1.2～2.4％）—コストと性能のバランスが取れた汎用用途
ガラス繊維強化PEEK（GF30、収縮率0.4～0.9％）—剛性、寸法安定性、耐摩耗性の向上
炭素繊維強化PEEK（CF30、収縮率0.3～0.7%）—最高の強度対重量比、静電気散逸性、および熱伝導率
6.2 PEEK射出成形プロセスパラメータ
パラメータ 未記入のPEEK GF/CF強化PEEK
乾燥 150℃ / 4～6時間（露点≦-40℃） 150℃ / 4～6時間
溶融温度（バレル後部から前部） 360～380℃ 380～400℃ / 390～410℃
ノズル温度 380～400℃（前面より5～10℃低い） 390～410℃
金型温度 160～190℃ 170～210℃
噴射圧力 80～140 MPa 100～160 MPa
梱包圧力 50～80MPa（多段式） 60～100 MPa
噴射速度 中型多段式 中高
冷却 低速／制御型（コンフォーマルチャネル） ゆっくりとした/制御された
アニーリング（後処理） 200℃で2～4時間（ストレス解消） 200℃で2～4時間
権威ある加工ガイドラインに基づく重要なパラメータ — 良好な結晶化と反りの最小化を実現するには、金型温度を160～190℃にすることが推奨されます。PEEKポリマーは370～420℃の範囲で溶融加工できます。バレルゾーンは、後部300～330℃、中央部340～360℃、前部360～400℃の勾配加熱に従います。予備乾燥時の水分含有量目標は0.02%未満です。
6.3 PEEK特有の金型設計要件
ホットランナーシステムが必要 ― 従来のコールドランナーでは、高価なPEEK原料の25%以上が無駄になる
ゲート拡張 — ゲートは標準的なプラスチックよりも30～50%大きく、肉厚部分に設置されます。
通気孔 ― 溶接線と充填端に深さ0.015～0.020mmの通気溝を設け、ガスの滞留と燃焼を防ぐ。
抜き勾配 ― 精密部品の場合は最低0.5°、推奨は1.5°
表面仕上げ（金型）—流動抵抗を低減するため、Ra≦0.4μmまで研磨済み
排出方式：直径3mm以上のバランスの取れた複数ピン。深い空洞には空気排出方式が指定されています。
6.4 後処理検証
200℃で2～4時間熱アニーリングした後、ゆっくり冷却（室温まで2時間以上、1時間あたり10～15℃）し、その後、収縮補正のための寸法検査を行います。寸法データは、成形直後と加速劣化試験（150℃で48時間）後の両方で取得し、実用用途における長期安定性を検証します。
第7章：コスト削減戦略 ― 製品ライフサイクル全体にわたるハードコストの削減
Ansix Techは、材料、加工、サプライチェーン物流など、あらゆる段階で顧客コストを体系的に削減します。28年にわたる生産経験に基づき、従来の製造方法と比較して18～30%のコスト削減を実現できることを統計的に証明しています。
7.1 材料費の最適化
ホットランナーによるランナー廃棄物の排除 ― PEEK専用の高温ホットランナーシステムを使用することで、コールドランナーによる廃棄物（通常、各ショットの15～25%）を排除します。年間生産量20万個のPEEK部品の場合、ランナー廃棄物の排除だけで、原材料費を年間1万5000ドル～2万5000ドル節約できます。
材料使用量を最小限に抑えた設計 ― DFM分析により、壁厚を均一に削減できる領域（機能性能を損なうことなく最大30%削減可能）や、リブ形状を最適化して断面厚を削減できる領域が特定されます。薄肉PEEK部品（一般的な厚さ0.5～1.5mm）の場合、厚さを0.1mm削減するごとに、部品あたりの材料量が8～12%削減されます。
再生・再粉砕プログラム — FDAのインプラントグレード材料を必要としない適格な用途の場合、加工済みのPEEK再粉砕物を使用することで、バージン樹脂と比較して原材料コストをさらに20～30%削減できます。
7.2 処理効率の向上
サイクルタイムの短縮 ― 最適化されたコンフォーマル冷却チャネル（冷却インサートの3Ω印刷）により、標準的なPEEKアプリケーションにおける冷却時間を40%短縮します。業界標準の金型で45秒のサイクルタイムを必要とする部品の場合、当社では28～32秒のサイクルタイムを実現することが多く、部品あたりの間接費と人件費を18%削減できます。
キャビテーション最適化 ― マルチキャビテーション（部品サイズに応じて2～8キャビティ）により、1サイクルあたり複数の部品に機械時間を均等に配分します。キャビテーション数を倍増することで、同一の金型ベースと加工センターを使用しながら、部品あたりの機械加工コストを40～50%削減できます。
二次加工の排除 ― 抜き勾配を最適化し、ゲート跡をきれいに除去し、パーティングラインの仕上げをトリミング不要にすることで、二次的なバリ取りや手作業によるゲートカット作業を100%排除します。塗装や印刷が必要な部品については、位置決め機能と抜き勾配補正を組み込むことで、治具を使用せずに±0.1mmの印刷位置合わせを実現し、お客様の工場における治具の設計、製造、およびオペレーターの配置時間を削減します。
7.3 サプライチェーンと在庫の最適化
統合されたワンストップ供給 ― Ansixは、金型設計、金型製造、射出成形生産、二次加工（ゲート除去、焼鈍、洗浄、コーティング）、品質検査、および包装をワンストップで提供します。ワンストップ供給により、複数のベンダーとの調整コストが削減され、物流が1回の出荷で済むため（従来は3～5回の個別出荷が必要でした）、ベンダー間の障害点を排除することでサプライチェーンのリスクを低減できます。
ジャストインタイム方式のスケジューリング ― 定常生産を行っているお客様向けに、専用の機械設備を確保し、±24時間以内の精度でジャストインタイム（JIT）配送スケジュールに合わせて、事前にスケジュールされた切り替えを行います。
安全在庫プログラム ― Ansixの施設で30日分の緩衝在庫を無償で保管し、顧客の週次MRPに基づいて出荷をトリガーします。これにより、供給の継続性を維持しながら、貴社施設における完成品倉庫スペースの必要性を排除できます。
第8章：生産能力と品質検証システム
8.1 IQ / OQ / PQ 検証プロトコル
医療機器、航空宇宙部品、および文書化されたプロセス検証を必要とするその他の規制対象業界において、Ansixは業界標準の設置適格性確認（IQ）／稼働適格性確認（OQ）／性能適格性確認（PQ）プロトコルに従います。
IQ（内部品質検査）—金型寸法が図面と一致しているか、機械の設置がメーカーの仕様を満たしているか、すべての計器の校正が許容範囲内であるか、ユーティリティ（温度制御された水、圧縮空気、電力）が検証されているかを確認します。
OQ（運用品質）— 想定される処理範囲全体にわたって動作し、応答変数（寸法、外観品質、CTスキャンによる内部構造）を測定しながら、低・通常・高のパラメータ範囲をテストします。
PQ — 完全な工程内検査データと、すべての重要寸法における最終CPK≧1.33を含む、3回の連続生産実行（合計最低300ショット、または通常のバッチサイズの3倍）
8.2 工程内品質管理（IPQC）
目視検査（100％）— すべての部品について、ヒケ、フローライン、バリ、ショートショット、黒点（劣化）、スプレッド（湿気による欠陥）がないか100％目視検査を行います。
工程内サンプリング計画 — AQLはANSI/ASQ Z1.4に基づき、通常は一般検査レベルII、主要欠陥率0.65%のAQLとなる。
SPCモニタリング — 機能に重要なすべての側面についてCPKチャートを追跡し、CPKが基準値から1.33を下回った場合にプロセス調整を開始する。
8.3 最終検査と梱包
CMMによる全寸法検査 ― 各生産バッチから5個のサンプル、またはPPAP/FAIR要件で指定されたサンプル
CTスキャン — 最初のサンプルバッチに対して実施し、その後はリスク評価に基づいて必要に応じてサンプルごとに実施する。
包装 ― クリーンルーム用真空密封袋（医療用）、帯電防止トレイ（電子機器用）、バルク包装（産業用途用）
第9章：Ansix Techの業界経験と実証済みの信頼性
Ansixは28年にわたりPEEKおよび高性能熱可塑性樹脂の精密成形を継続的に行ってきた実績があり、以下の分野で加工能力を実証しています。
医療機器業界（ISO 13485認証取得）— 外科用器具、整形外科用試験インプラント、脊椎固定ケージ（PEEK-OPTIMA）、薬剤送達コンポーネント、内視鏡器具ハウジング、滅菌トレイ。原材料バッチ証明書から出荷ラベルまでの完全な材料トレーサビリティとプロセスバリデーション（IQ/OQ/PQ）を実施しています。FDA 21 CFR Part 820およびISO 13485:2016規格に準拠しています。
半導体・電子機器業界向け ― ウェハ搬送装置およびキャリア、チップテストソケット、高電圧絶縁体、静電気散逸性PEEKグレードを使用したクリーンルーム対応部品。クラス1000（ISO 6）規格に準拠した粒子制御。
航空宇宙産業向け — 金属に代わる軽量構造部品（密度1.32g/cm³、同等の剛性を持つアルミニウムと比較して重量24%減）、燃料システムシール、高温断熱材。OEM承認パッケージには、完全なFAIR（AS9102）と初回品CTデータが含まれます。
自動車産業 ― トランスミッションシール、48V電気コネクタハウジング、燃料システム部品、および200℃以上の連続運転を必要とするエンジンルーム内の用途
産業機器 ― 高温下で腐食性の強い溶剤や炭化水素に対する耐薬品性を必要とするポンプハウジング、バルブシート、コンプレッサーピストンリング、ベアリングケージ、および化学ポンプ部品。
顧客がPEEKプロジェクトにAnsixを選ぶ理由
ワンストップサービス体制 — 設計、DFM、Moldflow、金型製作、成形、二次加工、検証のすべてを社内で実施
リスク低減 ― 完全な検証（IQ/OQ/PQ）により、発売段階での品質に関する予期せぬ問題やサプライチェーンの遅延を排除します。
総着地コストの削減 ― 一般的なサプライヤーと比較して部品あたりのコストが18～30%削減され、さらに物流管理も一元化されます。
プロセスの透明性 — ウェブポータルによる注文追跡、リアルタイムの生産段階レポート、サンプルおよび検査データの即時ダウンロードが可能
JIT/かんばん方式 ― 安定した需要を持つ適格顧客向けに専用機械設備を提供。4時間以内の生産切り替えが可能。
結論：価値提案の概要
Ansix Techは、エンジニアリング能力をお客様の経済的利益に直接結びつけるPEEK精密成形ソリューションを提供します。
もしあなたが…を必要とするなら… Ansixが提供するもの… 翻訳された顧客価値…
より厳しい公差（マイクロ医療、光学、ギア用途） 標準精度は±0.005mm、特定の工具設計によるプロセス制御では±0.002mm 組立受入リスクの低減
部品コストの削減 DFMにより材料使用量を30%削減、サイクルタイムを20%短縮、ホットランナーにより廃棄物を25%削減 業界基準値と比較して、着地コストが18～30％低い
生産の継続性（工具に関する予期せぬ問題なし） 3年間のカビ構造保証＋24時間対応の社内修理サービス 修理期間が数週間から数時間に短縮。生産停止時間はゼロ。
規制に完全準拠 ISO 13485 + IQ/OQ/PQ検証 + 完全な材料トレーサビリティ 追加の認証時間なしで受け入れる
サプライチェーンの間接費を削減 1つのベンダー（設計→ツール→金型→生産→品質管理→出荷→検証パッケージ） 物流および管理コストを15～25％削減
アンシックス・テックにとって、金型は単なる鋼鉄の塊ではなく、お客様の収益を生み出す源泉です。当社は、生産収益性を最優先事項としてすべての金型を設計しています。お客様の生産ラインでのプラグアンドプレイ性能、最小限のバリ、バランスの取れた熱特性、そして長寿命を実現します。
既存のPEEK製品を1点お持ち込みいただき、DFMレポートの詳細な説明を受けていただくことをお勧めします。金型製作開始前に、溶接線、ガス溜まり、ヒケ、その他の重大なリスクをいかに積極的に排除しているかを直接ご覧いただけます。28年にわたる体系的なプロセス文書化と、世界中で出荷された数千件のPEEKプロジェクトの成功実績を持つAnsixは、製造コストの削減、サプライチェーンリスクの低減、市場投入までの時間短縮を実現する確かな能力を備えています。
PEEK精密成形プロジェクトに関する具体的な要件についてご相談されたい場合は、弊社のエンジニアリングチームまでご連絡ください。無料の初回DFMコンサルティングをご提供いたします。
*Ansix Tech ― 1998年創業の精密成形メーカー。ISO 13485:2016認証取得。高温PEEK成形専用設備を保有し、社内でのIQ/OQ/PQ検証サービスを完備。
アンシックス・テック株式会社
PEEK精密成形に関するご計画がございましたら、いつでもご連絡ください。お客様のアイデアを形にし、夢を実現させ、市場から大きな受注を獲得できるようお手伝いいたします。お問い合わせ先はinfo@ansixtech.comです。または、CTOのstephen@ansixtech.comまでメールでご連絡ください。
#www.ansixtech.com #ansixtech.com #PEEK精密金型成形 #PEEK精密金型成形金型 #PEEK精密金型成形金型 #PEEK精密金型成形射出成形会社 #PEEK精密金型成形キャノピー金型射出成形会社 #Ansix #Ansix金型 #Ansix中国 #Ansixテック中国 #Ansixテック会社 #Ansix工場 #PEEK精密金型成形射出成形 #PEEK精密金型成形射出ツール #PEEK精密金型成形射出金型 #PEEK精密金型成形プラスチック金型 #PEEK精密金型成形プラスチックツール #Ansixテック #Ansix金型 #Ansix射出成形 #Ansix金型工場 #射出成形PEEK精密金型成形 #Ansix金型工場 #PEEK精密金型成形中国 #PEEK精密金型成形金型 #射出成形工場 #PEEK精密金型成形射出成形 #PEEK精密金型成形射出成形工場 #射出成形会社 #PEEK精密金型成形射出成形会社 #PEEK精密金型成形 #PEEK精密金型成形金型限定 #Ansix金型中国 #Ansix会社 #Ansix会社中国 #PEEK精密金型成形工場 #Ansix Tech #Ansix Tech金型 #PEEK精密金型成形射出成形 #射出成形会社 #Ansix PEEK精密金型成形部品射出成形会社 #医療用射出成形会社中国 #PEEK精密金型成形中国工場 #Ansix成形会社 #Ansix成形会社 #PEEK精密金型成形射出成形工場 #Ansix Tech金型 #PEEK精密金型成形金型 #PEEK精密金型成形プラスチック射出成形 #ansixプラスチック金型 #金型製造 #PEEK精密金型成形部品製造 #PEEK精密金型成形プラスチック部品工場 #PEEK精密金型成形射出部品金型 #PEEK精密金型成形精密製造 #PEEK精密金型成形 #中国金型 #PEEK精密金型成形射出成形中国 #PEEK精密金型成形金型中国 #中国精密金型 #中国の金型 #PEEK精密金型成形金型中国 #精密金型 #高精度金型 #PEEK精密金型成形 #射出金型 #PEEK精密金型成形工場 #PEEK精密金型成形会社 #超大型射出金型工場 #大型射出成形工場#PEEK精密金型成形会社 #PEEK精密金型成形工場 #2800トン射出成形工場 #3000トン射出成形 #4500トン射出成形工場 #大型金型射出成形 #大型プラスチック金型射出成形工場 #大型射出金型メーカー #プラスチック金型工場 #射出金型 #プラスチック金型
